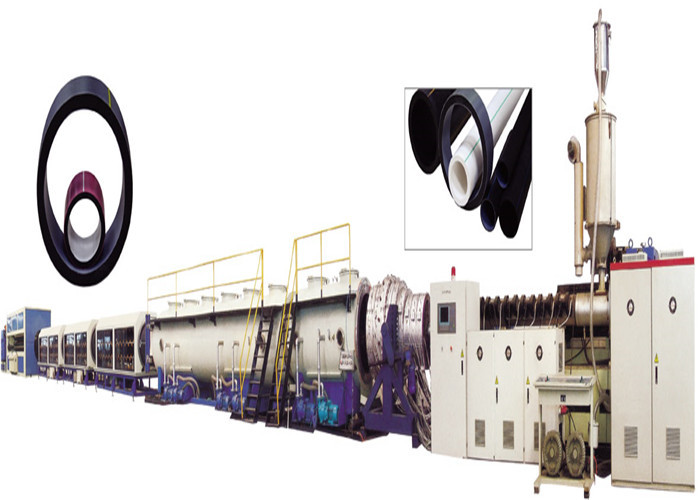

خط بثق أنابيب PE متعدد الطبقات مع وحدات السحب والقطع
تتكون هذه المجموعة من الباثق أحادي اللولب، وخزان المعايرة الفراغي، ووحدة السحب، والقاطع، والمكدس أو آلة التوسيع، إلخ.
يعتمد الباثق ووحدة السحب على جهاز التحكم بتردد التيار المتردد المستورد. تستخدم مضخة التفريغ ومحرك السحب سلعًا فائقة. تم تصميم وحدات السحب بمواصفات مختلفة، مثل اثنتين من الزواحف، وثلاث زواحف، وأربع زواحف، وست زواحف، وما إلى ذلك، لتلبية المتطلبات المختلفة. يمكن اختيار نوع القطع بشفرة المنشار أو نوع القطع الكوكبي. وهي مزودة بالإضافة إلى ذلك بجهاز قياس الطول وجهاز زيادة السماكة. الوحدة ذات أداء موثوق وكفاءة إنتاج عالية.
تتكون خطوط البثق الكاملة من العناصر التالية:
يستخدم لصهر وخلط المواد البلاستيكية. تعتمد لانجبو على نوع لولب وبرميل خاص يوفر خلطًا مثاليًا ومتجانسًا. يتمتع الباثق لدينا بسعة 2.5 كجم/ساعة - 1000 كجم/ساعة لأنابيب البولي إيثيلين.
نستخدم علبة تروس خاصة للباثق تحتوي على محامل محورية. انقل المحرك إلى اللولب. لتقليل استهلاك الكهرباء، نستخدم علامة تجارية مشهورة للمحرك الدافع من “سيمنز” على الباثق لدينا. يمكن اختيار نظام الأتمتة المصمم بوحدة تحكم منطقية قابلة للبرمجة (PLC) ووحدة تحكم بشاشة تعمل باللمس.
يمنح تصميم رأس القالب الخاص بنا اللزوجة المثالية للمادة المنصهرة لإنتاج الأنابيب. يمنح الأنبوب أو الشكل للبلاستيك بعد المعالجة. جميع الأسطح التي يلامسها البلاستيك مصقولة، بحيث يتم تقليل خسائر الاحتكاك.

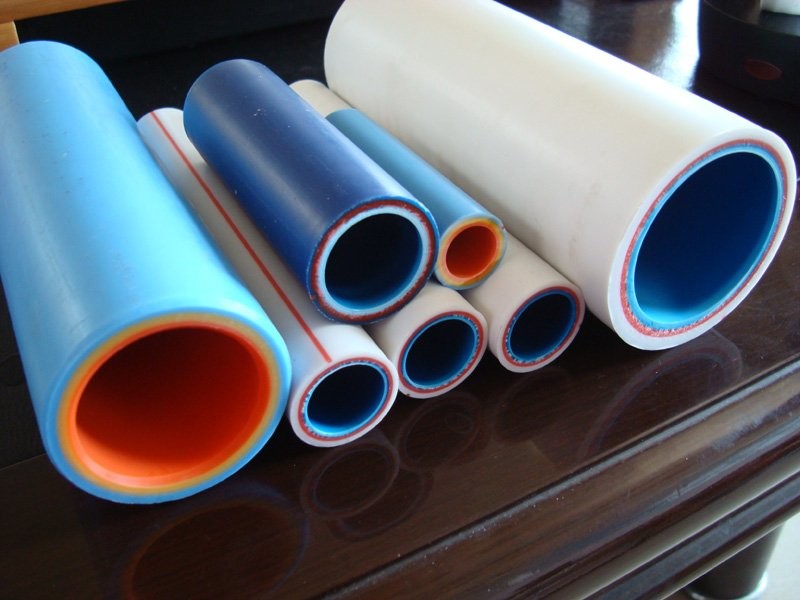

تنتج لانجبو رؤوس قوالب للأنابيب أحادية الطبقة، وطبقتين، ومتعددة الطبقات. رأس تغطية الرقائق. رأس قالب تغطية البلاستيك فوق الأنابيب الفولاذية ورأس قالب خاص آخر.
تُصنع خزانات التفريغ من لانجبو من الفولاذ المقاوم للصدأ.
تصميمات الفوهات لدينا لتحقيق أقصى أداء تبريد. ترش المياه المبردة على السطح الخارجي للأنبوب البلاستيكي الساخن من الفوهات.
مع مضخة مياه عالية الطاقة، يمكن للمياه المبردة أن تصل إلى الأنبوب بالكامل.
يمكن تعديل ضغط خزانات التفريغ لدينا، لذلك يمكن تثبيت ضغط التفريغ وفقًا لمتطلبات الأنبوب.
نحن نستخدم حشية مانعة للتسرب لكل غطاء على خزان التفريغ. هذا يوقف تسرب التفريغ ويقلل من استهلاك الطاقة.
مع المواد التي استخدمناها في وحدات السحب لدينا، لدينا التصاق جيد جدًا بالأنبوب ونضمن منع الانزلاق.
يمكن تغيير السرعة المطلوبة لضبط المنصات باستخدام العاكس الكهربائي. يتم ضبط سرعات الخطوط المختلفة بسهولة باستخدام لوحة التحكم.
نقوم بتصنيع وحدات السحب حسب قطر الأنبوب من 2 منصة إلى 10 منصات.
يمكن لوحدات السحب لدينا العمل بشكل متزامن مع خط الأنابيب. مع زيادة سرعة الباثق تلقائيًا، تزداد سرعة وحدات السحب.
يقوم منشار لانجبو الكوكبي بقطع الأنبوب بالطول المصمم دون أي نتوءات.
سرعة القطع أثناء القطع متزامنة مع سرعة الخط بواسطة PLC، لذلك يتم توفير طول دقيق.
يتم تعديل طول الأنبوب المراد قطعه بسهولة عبر شاشة اللمس.
يتم قياس طول الأنبوب بواسطة المشفر بحيث يمكن قطع الطول المطلوب بدقة.

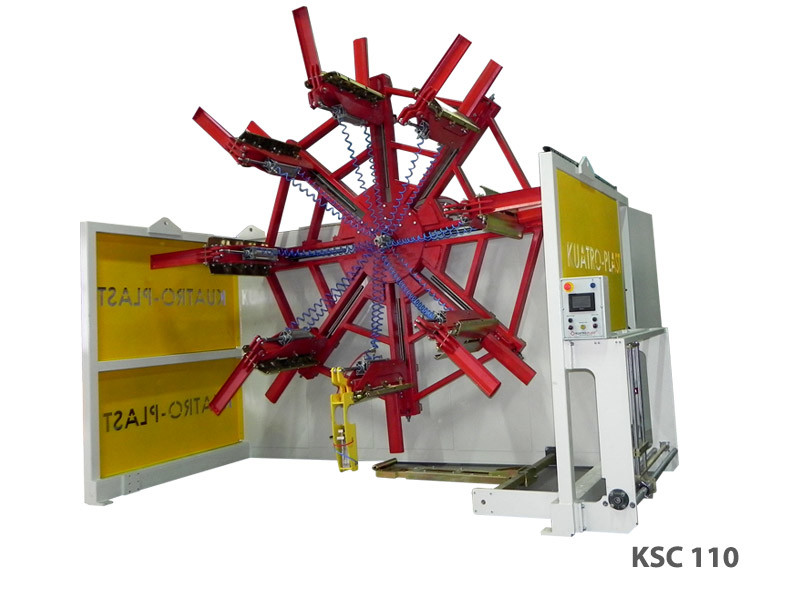

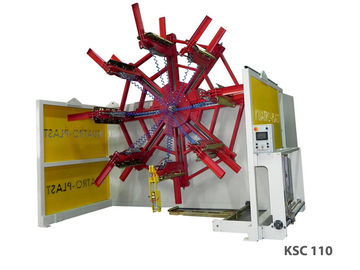

تم تصميم ملفات أنابيب البلاستيك من لانجبو للف الأنابيب البلاستيكية، والأنابيب المموجة، وأنابيب التنقيط. نستخدم محرك عزم دوران لتحديد موضع الأنبوب على الملف مما يوفر دقة اللف.
يمكن لملفاتنا لف قطر 16 مم من الأنابيب حتى قطر 125 مم من الأنابيب.
مع ضبط عزم الدوران، يمكن تعديل شد الأنبوب القادم من الخط بسهولة وفي نهاية لف الملف، يتم إزالة الملف بسهولة شديدة أيضًا.
يمكن تجهيز جميع خطوط بثق الأنابيب بمختلفالمعدات المساعدةلتلبية طلبات عملائنا وتقديم حل من مصدر واحد.
| وحدات الجرعات الحجمية والوزنية |
| وحدات تحميل المواد الخام |
| آلات التوسيع |
| المموجات |

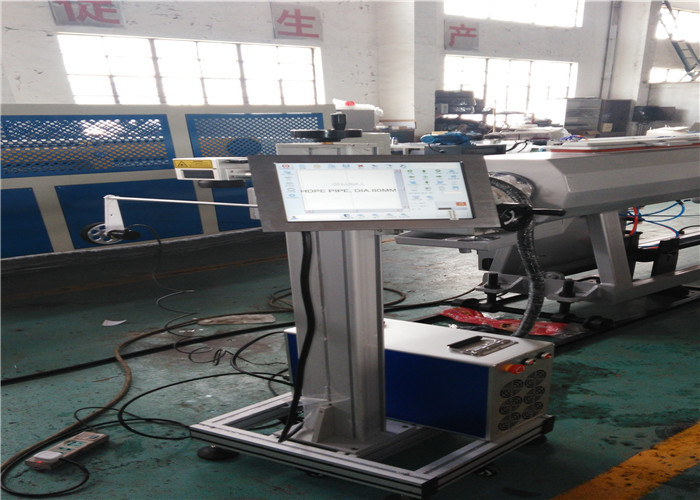

| وحدات طباعة الحبر النفاث |
| وحدات اللف |
| طاولات الإمالة |
المواصفات:
| الموديل | قطر الأنبوب (مم) | موديل الباثق | قوة المحرك |
| LB-63 | 20-63 | SJ65/33 | 55AC |
| LB-110 | 20-110 | SJ65/33 | 55AC |
| LB-160 | 75-160 | SJ75/33 | 90AC |
| LB-250 | 90-250 | SJ75/33 | 110DC |
| LB-315 | 110-315 | SJ90/33 | 160DC |
| LB-450 | 160-450 | SJ90/33 | 160DC |
| LB-630 | 315-630 | SJ120/33 | 280DC |
| LB-800 | 500-800 | SJ150/33 | 315DC |
| LB-1200 | 710-1200 | SJ150/34 | 400DC |
