كابل قناة الأنابيب النتوء آلة، المقصلة القاطع آلة تصنيع الأنابيب

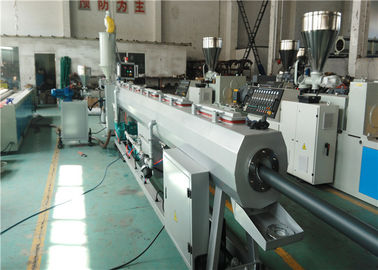

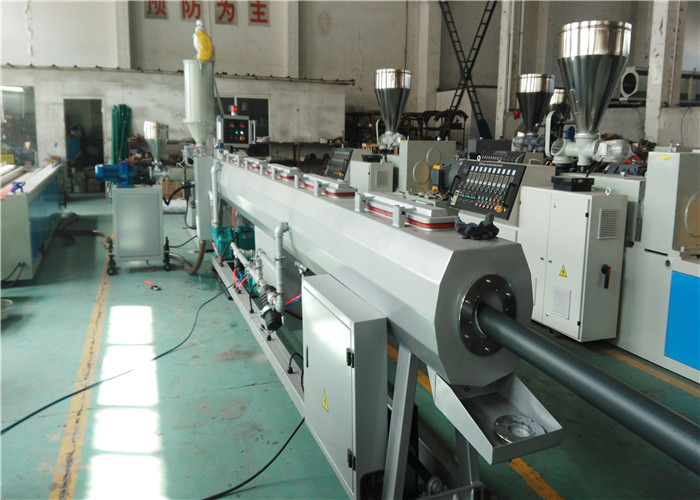

خط إنتاج أنابيب الكابلات PE مع القاطع المقصلة

تطبيق:

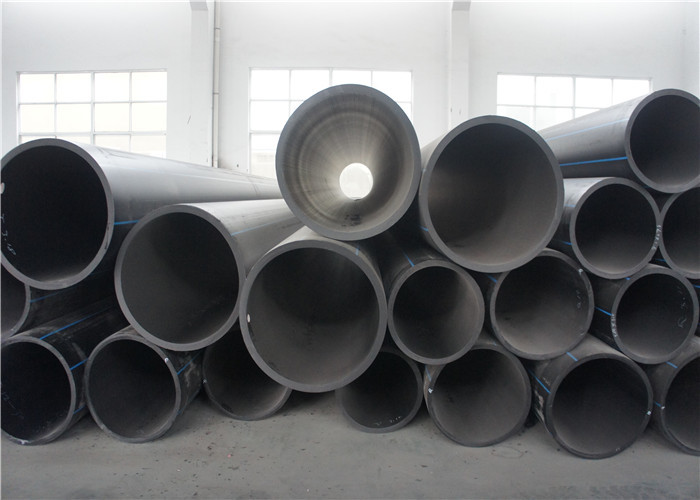

يستخدم جهاز بثق الأنبوب SJ75 / 33 PE بشكل أساسي لتصنيع قطر أنبوب HDPE يتراوح من 75 مم إلى 160 مم ، ويمكن أن يصنع أنبوبًا من طبقة واحدة أو طبقتين أو 3 طبقات ، ويحتاج فقط للعمل مع مجموعة أخرى أو مجموعتين من الطارد ومجموعة مختلفة من القوالب

سمات:

1. برغي واحد

2. جودة المواد للمسمار والبرميل: 38CrMoAlA ، نيترة

3. تسخين البرغي والبرميل: سخانات الألمنيوم المصبوب

4. تبريد البرغي والبرميل: مروحة منفاخ تبريد قسري

5. جميع مكونات التحكم الكهربائي ذات العلامات التجارية العالمية مثل Siemens ، Schneider ، RKC ، ABB

عناصر:

يتكون البثق الكامل من العناصر التالية:

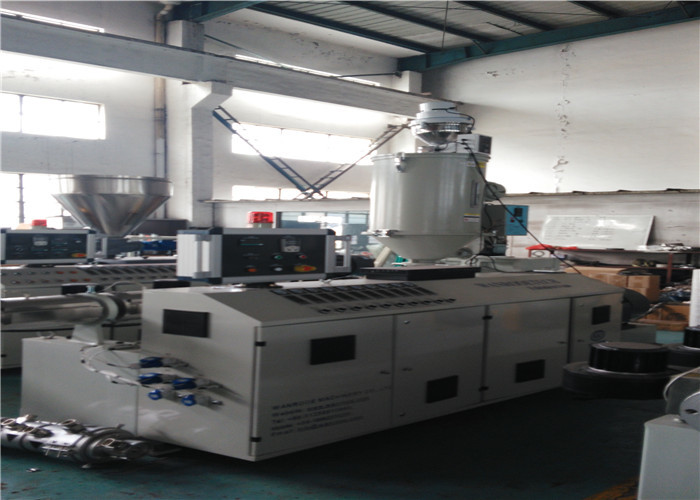

• آلة بثق برغي واحد:

يتم استخدامه لصهر وتقليب المواد البلاستيكية.تتكيف LANGBO مع نوع البرغي والأسطوانة الخاصين اللذين يوفران خلطًا مثاليًا ومتجانساً.آلة البثق لديها قدرة 2.5kg / h-1000kg / h لأنابيب PE.

نحن نستخدم علبة تروس خاصة لماكينة البثق التي لها محامل محورية.نقل المحرك إلى المسمار.لتقليل استهلاك الكهرباء ، نستخدم العلامة التجارية الشهيرة لمحرك القيادة "SIEMENS" على الطارد الخاص بنا.يمكن اختيار نظام الأتمتة المصمم باستخدام PLC ووحدة تحكم لوحة اللمس.

• يموت رئيس:

يعطي تصميمنا للقالب اللزوجة المثالية لصهر المواد لإنتاج الأنابيب.يعطي أنبوبًا أو شكلًا للبلاستيك بعد المعالجة.جميع أوجه البلاستيك التي تلامسها مصقولة ، بحيث يتم تقليل فقد الاحتكاك.

تنتج LANGBO رؤوس أنابيب أحادية الطبقة وطبقتين ومتعددة الطبقات.رأس غطاء احباط.على أنبوب فولاذي من البلاستيك يغطي رأس القالب ورأس يموت خاص آخر.

• خزان فراغ:

يتم تصنيع خزانات التفريغ LANGBO من الفولاذ المقاوم للصدأ.

تم تصميم فوهاتنا لتحقيق أقصى أداء تبريد.يرش الماء المبرد على أنبوب بلاستيكي ساخن خارج الوجه من الفتحات.

مع مضخة مياه عالية الطاقة ، يمكن أن يصل الماء المبرد إلى الأنبوب تمامًا.

يمكن ضبط ضغط خزان التفريغ لدينا ، لذلك يمكن تثبيت ضغط الفراغ وفقًا لمتطلبات الأنابيب.

نقوم بإغلاق الحشية لكل غطاء على خزان التفريغ.هذا يوقف تسرب الفراغ ويقلل من استهلاك الطاقة.

• مسافات طويلة:

مع المواد التي استخدمناها في عمليات السحب لدينا ، لدينا التصاق جيد جدًا بالأنبوب ونضمن منع الانزلاق.

يمكن تغيير السرعة المطلوبة لإعداد المنصات بواسطة العاكس الكهربائي.يتم ضبط سرعات الخط المختلفة باستخدام لوحة التحكم بسهولة.

نقوم بتصنيع مسافات السحب اعتمادًا على قطر الأنبوب من 2 إلى 10 منصات نقالة.

يمكن أن تعمل مسافات السحب الخاصة بنا بشكل متزامن مع خط الأنابيب.مع زيادة سرعة الطارد تلقائيًا ، تزداد سرعة السحب.

• القاطع:

يقطع المنشار الكوكبي LANGBO الأنبوب بالطول المصمم دون أي نتوء.

سرعة القطع أثناء القطع متزامنة مع سرعة الخط بواسطة PLC ، لذلك يتم توفير طول دقيق.

يمكن تعديل طول الأنبوب المراد قطعه بسهولة عبر شاشة اللمس.

يتم قياس طول الأنبوب عن طريق الترميز بحيث يمكن قطع الطول المطلوب بدقة.

• طاولة القلب: تعمل على أسطوانة تعمل بالهواء المضغوط.
• كويلر:

لفائف الأنابيب البلاستيكية LANGBO مصممة لتصفية أنابيب PE ، المموج وأنابيب التنقيط.نستخدم محرك عزم الدوران لوضع الأنابيب على الملف الذي يوفر دقة اللف.

يمكن للملفات الخاصة بنا أن تقوم بلف أنابيب بقطر 16 مم حتى قطر 125 مم من الأنابيب.

مع ضبط عزم الدوران ، يمكن تعديل شد الأنبوب القادم من الخط بسهولة وفي نهاية لف الملف ، تتم إزالة الملف بسهولة أيضًا.

تحديد:
