آلة إنتاج أنابيب الألياف المرنة المصنوعة من مادة PVC الناعمة للحدائق
وصف مختصر
يُطلق على خرطوم PVC المرن المقوى بالألياف أيضًا اسم شبكة PVC ، والمعروف باسم الأنبوب المعدني المرن البلاستيكي.
يتكون خط إنتاج الخراطيم هذا من البثق ، والقناة المائية ، ووحدة السحب بالحزام ، وآلة الضفائر الخيطية ، وملف الخراطيم ، وما إلى ذلك. يتميز خط بثق خراطيم PVC بخصائص المطابقة المعقولة ، والبنية الفريدة ، والأداء الموثوق به ، والتشغيل البسيط ، والصيانة السهلة ، والقدرة على الإنتاج المستمر. لولب وبرميل الطارد مصنوعان من سبائك الفولاذ المقوى بالنيتريد. يوجد نظام تبريد بالماء في منطقة التغذية وجميع مناطق البرميل تبرد بواسطة منفاخ الهواء. يتم تركيب السخانات على البرميل.
الميزات والفوائد التقنية
1. يستخدم خط الإنتاج في إنتاج الأنابيب المقواة من مادة PVC ، والتي تستخدم على نطاق واسع في مجالات الصناعة والزراعة والغابات والهندسة المعمارية وما إلى ذلك.
2. مكتملة مع اثنين من الطارد اللولبي الفردي ، وآلة جديلة خيوط واحدة وغيرها من الملحقات.
3. مع قوالب مختلفة ، يمكنها إنتاج أنابيب ناعمة مختلفة. يستخدم أنبوب PVC المرن المقوى بالألياف ، والذي يشار إليه أيضًا باسم الأنبوب الشبكي أو أنبوب جلد الثعبان ، على نطاق واسع لنقل الغاز والسائل متوسط الضغط أو المسبب للتآكل.
4. يستخدم الآن على نطاق واسع في مجالات مثل الهندسة الميكانيكية ، وتعدين الفحم ، والبترول ، والصناعات الكيماوية ، والري الزراعي والتطبيقات المدنية (سخان المياه بالطاقة الشمسية أو أسطوانات الغاز). في الوقت الحاضر ، يستخدم على نطاق واسع في أنبوب الري للحديقة والعشب.
عملية الإنتاج
محمل لولبي للخلاط ← وحدة الخلاط ← محمل لولبي للطارد ← طارد لولبي مزدوج مخروطي ← قالب ← خزان معايرة الفراغ ← أربعة مخالب سحب ← قاطع منشار كوكبي ← آلة التوسيع / طاولة التعثر ← فحص المنتج النهائي والتعبئة
تحديد:
| نموذج | قطر الأنبوب (مم) | نموذج الطارد | قدرة المحرك (كيلو واط) |
| LB-32F | 16-32 (أربعة أنابيب) | SJSZ65 / 132 | 37 التيار المتردد |
| LB-32E | 16-32 (أنبوب مزدوج) | SJSZ51 / 105 | 22 التيار المتردد |
| LB-32W | 16-32 (أنبوب مزدوج) | SJSZ65 / 132 | 37 التيار المتردد |
| LB-40E | 16-40 (أنبوب مزدوج) | SJSZ51 / 105 | 22 التيار المتردد |
| LB-40W | 16-40 (أنبوب مزدوج) | SJSZ65 / 132 | 37 التيار المتردد |
| LB-50E | 16-50 (أنبوب مزدوج) | SJSZ51 / 105 | 22 التيار المتردد |
| LB-50W | 16-50 (أنبوب مزدوج) | SJSZ65 / 132 | 37 التيار المتردد |
| LB-63W | 16-63 (أنبوب مزدوج) | SJSZ65 / 132 | 37 التيار المتردد |
تفاصيل المنتج
تغذية المواد الخام
يتم خلط راتنج PVC والمثبتات والملدنات والمواد المضافة مسبقًا وتغذيتها في قادوس الطارد.

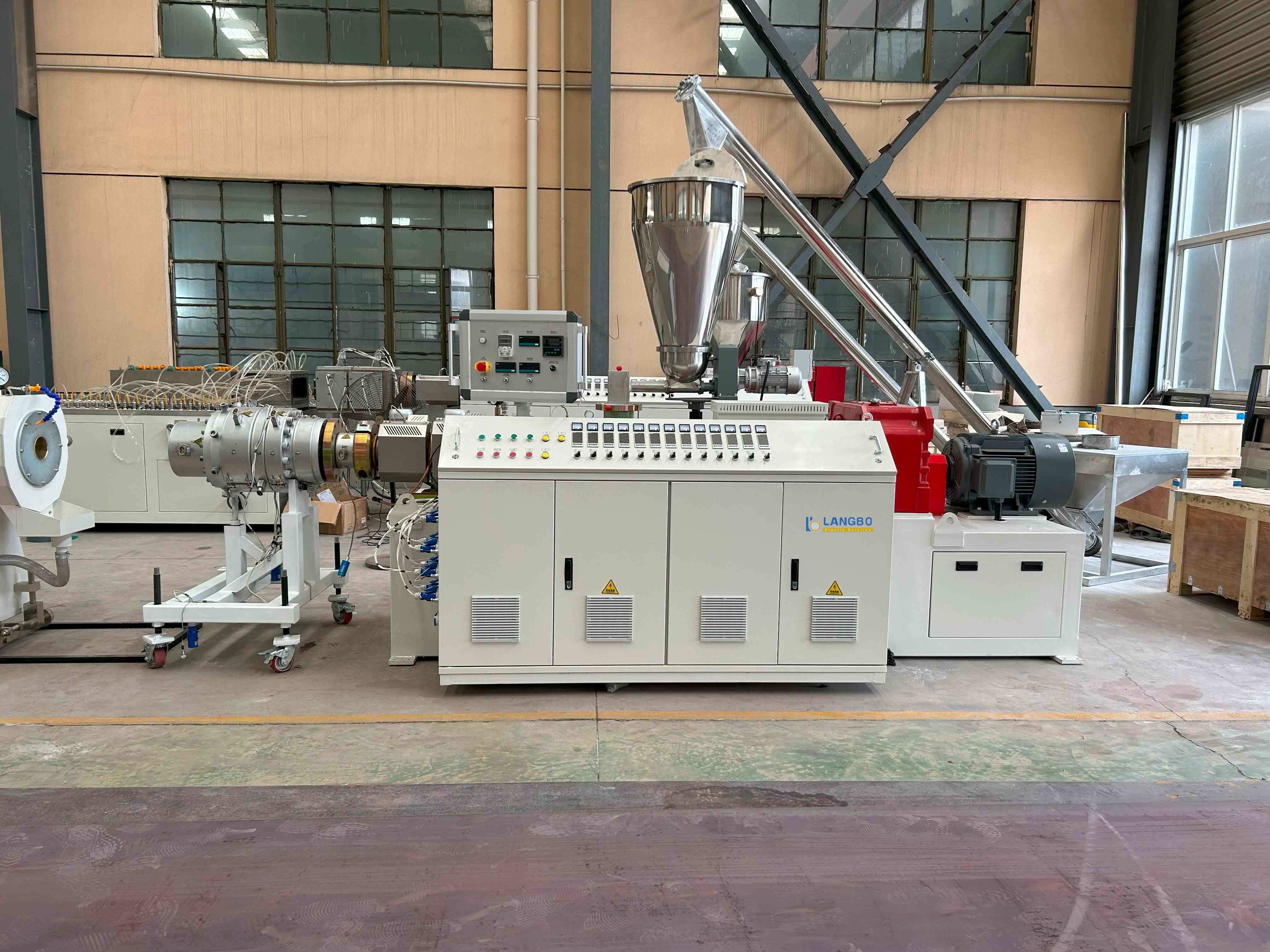

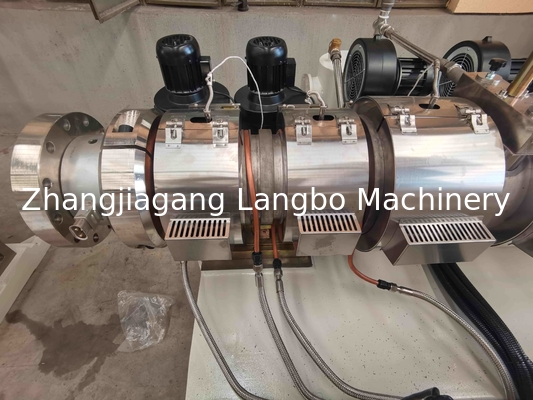

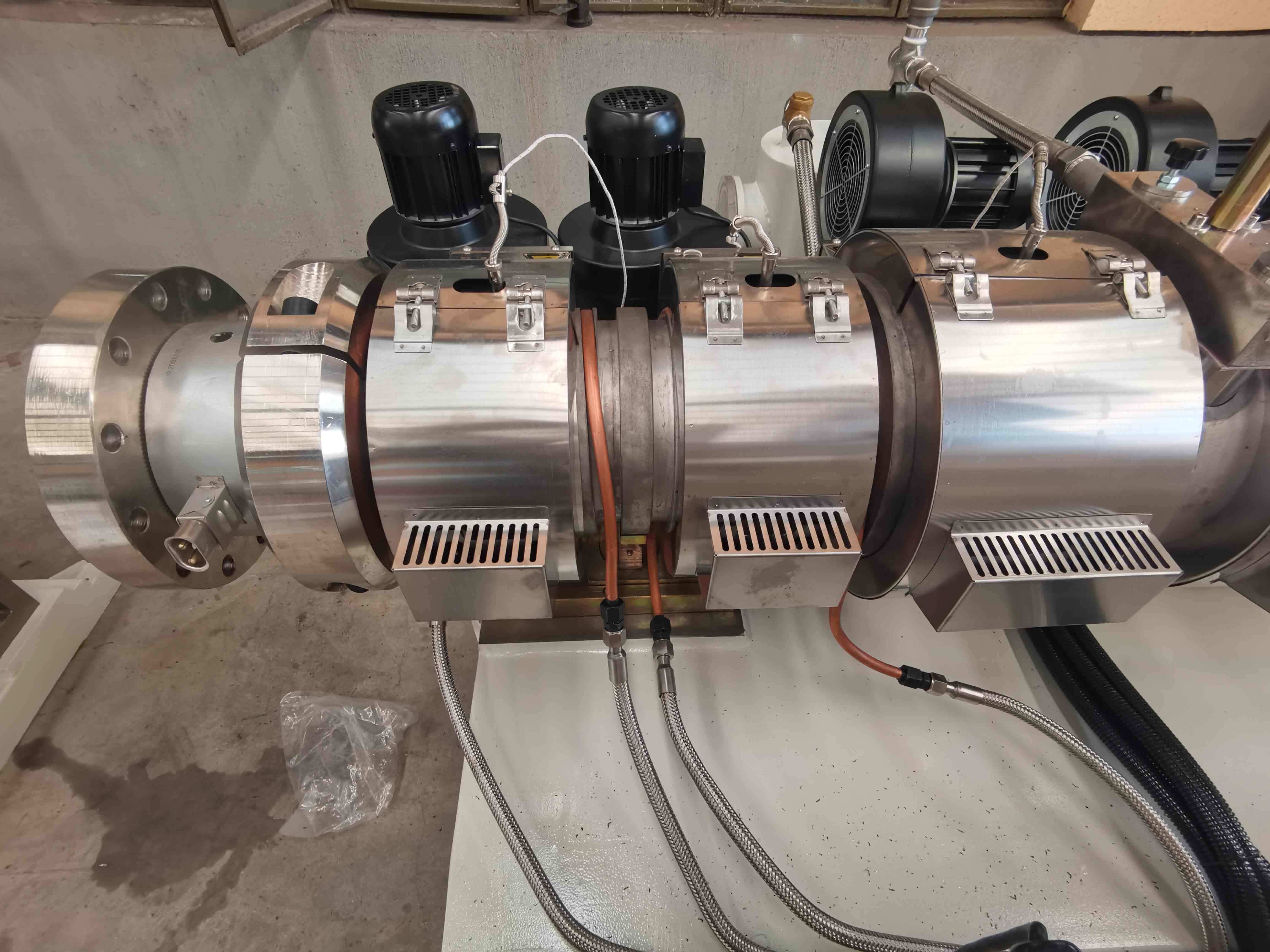

آلة الطارد اللولبي المزدوج
ينقل الطارد اللولبي المزدوج ويضغط ويذيب خليط PVC في مناطق تسخين خاضعة للتحكم.

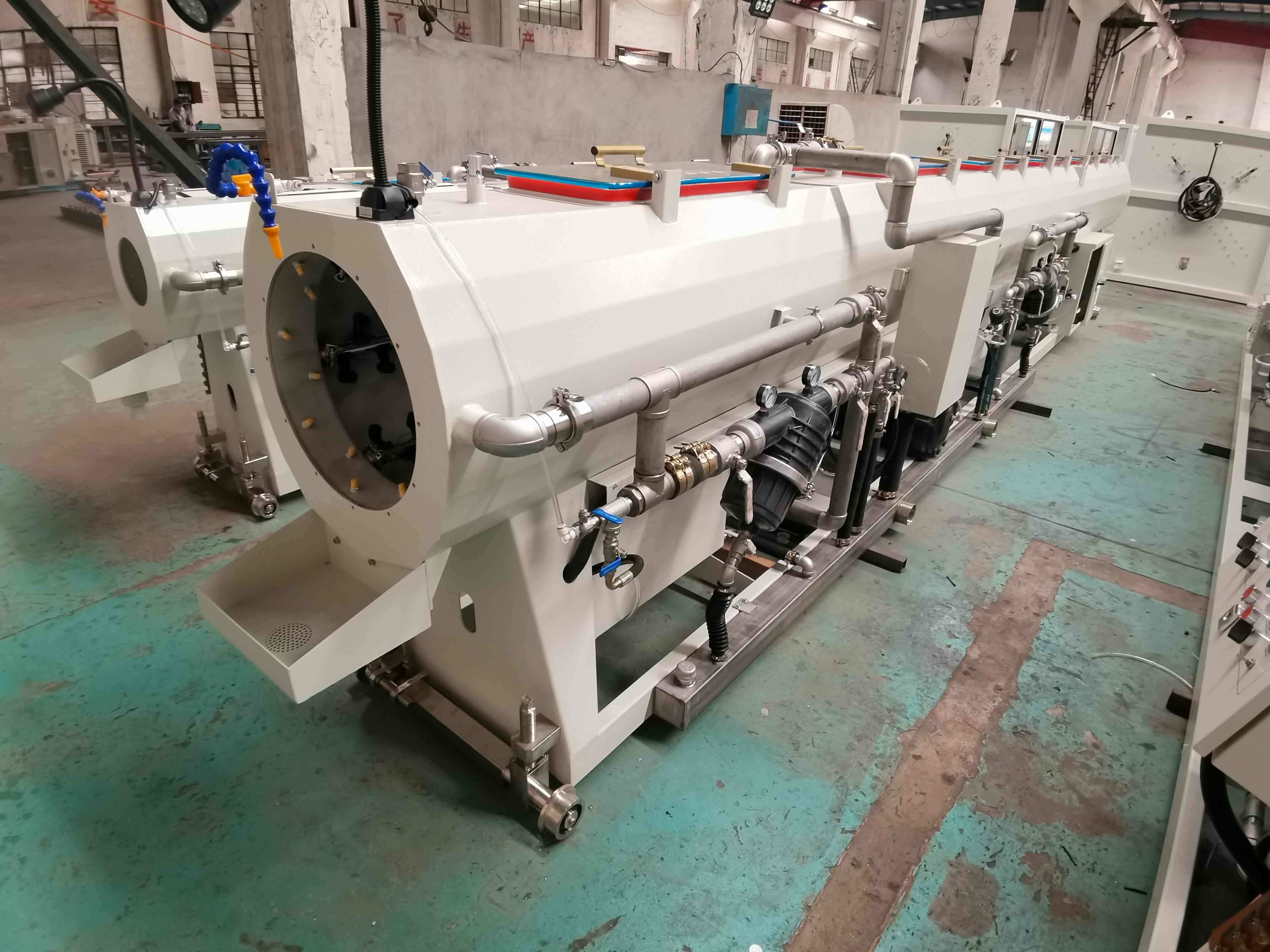

معايرة وتبريد الفراغ
يعتمد خزان معايرة الفراغ هيكل حجرتين: أجزاء معايرة الفراغ والتبريد. يعتمد كل من خزان الفراغ وخزان التبريد بالرش الفولاذ المقاوم للصدأ 304. يضمن نظام الفراغ الممتاز تحديد الحجم الدقيق للأنابيب.

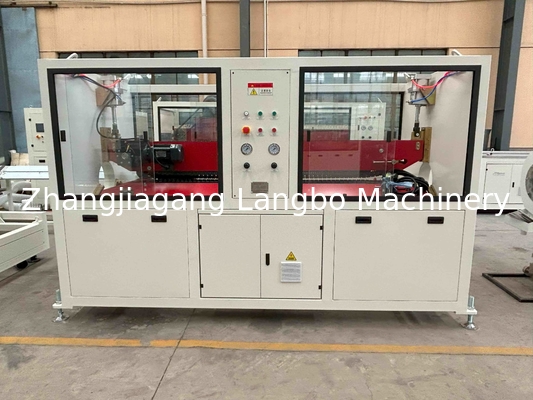

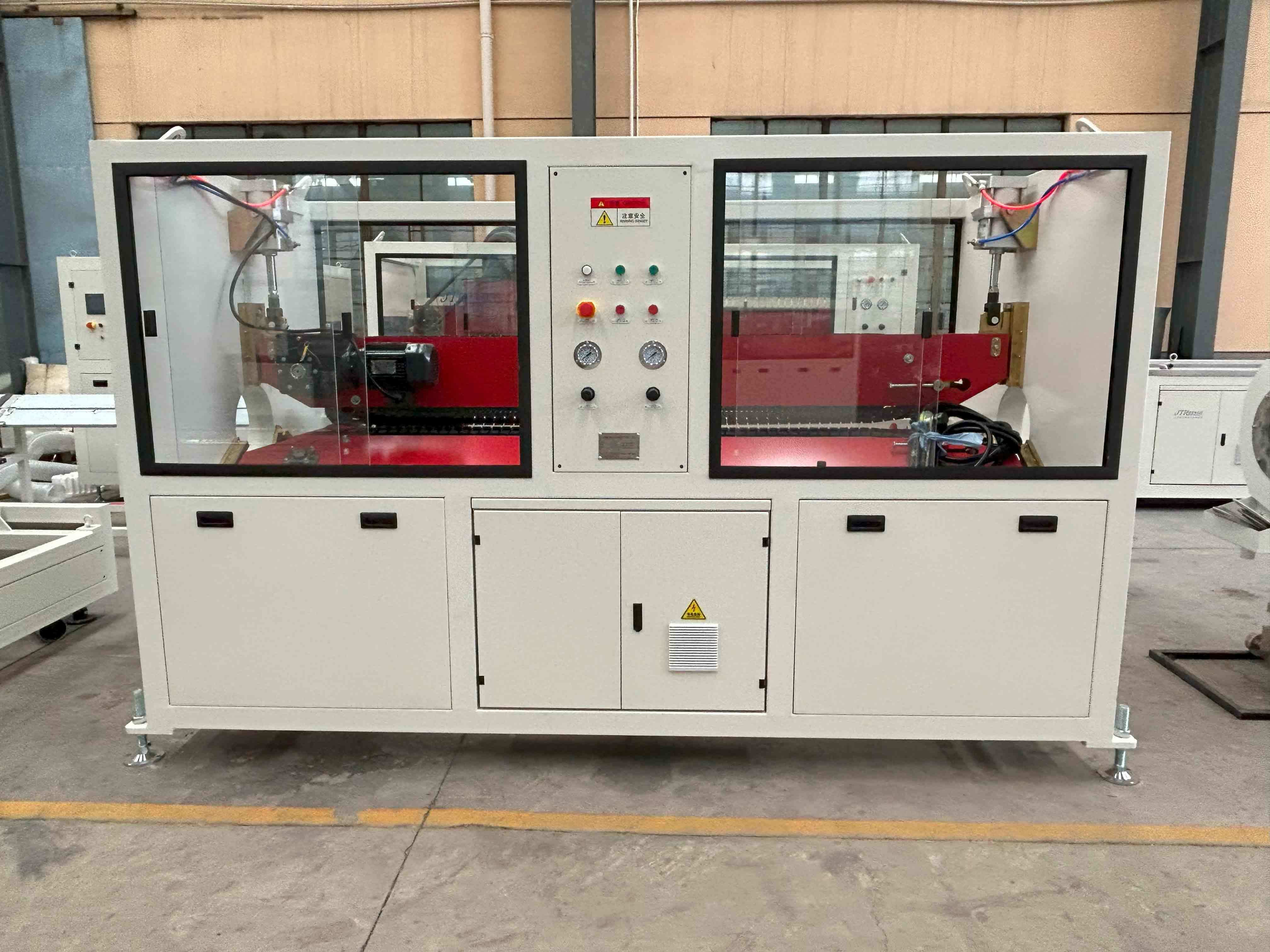

وحدة السحب
تضمن اليرقة الثلاثة الموجودة على آلة السحب تشغيل الأنبوب المنتج بثبات وثبات. يمكن لوحدات السحب أن تصنع نموذج سحب مصمم خصيصًا بناءً على متطلبات إنتاج معينة عن طريق تعديل التحكم العام.

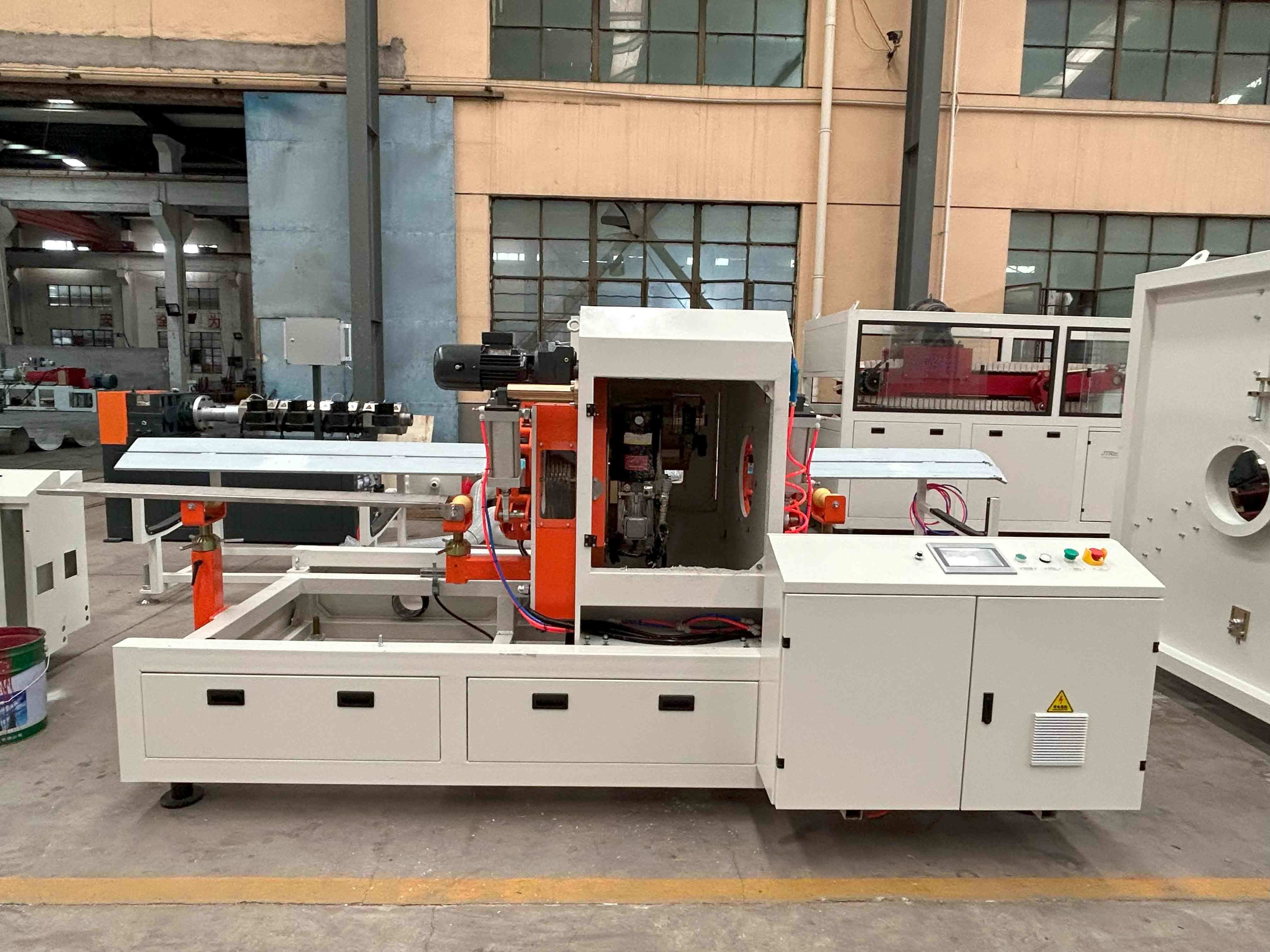

وحدة القطع
يضمن المشفر عالي الدقة طول قطع دقيقًا وثابتًا. باستخدام نظام التحكم PLC ، يمكن قطعه عن طريق التشغيل اليدوي وفقًا للتطبيق المحدد.
