خط إنتاج بثق أنابيب المياه والغاز والصرف الصحي والأنابيب الكهربائية المصنوعة من البلاستيك PVC
وصف مختصر
1. تستخدم بشكل أساسي لإنتاج جميع أنواع أنابيب UPVC لإمدادات المياه والصرف الصحي الزراعي، وإمدادات المياه والصرف الصحي للمباني، ووضع الكابلات، وما إلى ذلك.
2. قاطع منشار وقاطع كوكبي للاختيار.
3. يمكن أن يؤدي تغيير بعض الأجزاء أيضًا إلى إنتاج أنابيب M-PVC وأنابيب C-PVC وأنابيب الجدران الحلزونية الداخلية وأنابيب الجدران الداخلية المجوفة وأنابيب اللب المشكلة.
4. طارد لولبي مزدوج مخروطي وطارد لولبي مزدوج متوازي للاختيار
5. خيار مزدوج السلاسل أو رباعي السلاسل للأنابيب الصغيرة
الميزات والمزايا التقنية
يمكنه معالجة مادة PVC اللينة والصلبة المختلفة، وخاصة معالجة المسحوق مباشرة في شكل أنبوب. يتكون من طارد لولبي مزدوج مخروطي، وخزان معايرة فراغ، ووحدة سحب، ومكدس أو آلة توسيع، وما إلى ذلك.
يعتمد الطارد اللولبي ووحدة السحب محولات التيار المتردد. جميع الأجزاء الكهربائية هي منتجات ذات علامات تجارية عالمية معروفة، مما يضمن جودة الماكينة. تجعل لوحة شاشة PLC والشاشة الكبيرة ذات الألوان الحقيقية نظام التحكم يتمتع بأتمتة عالية.
عملية الإنتاج
المادة → خلاط تسخين وتبريد → تغذية المواد → طارد لولبي مزدوج مخروطي → قالب البثق والمعاير → معايرة الفراغ
خزان التبريد → (خزان التبريد بالرش) → طابعة → وحدة السحب → قاطع → مكدس
المواصفات:
| الموديل | قطر الأنبوب (مم) | موديل الطارد | قدرة المحرك (كيلو واط) |
| LB-32F | 16-32 (أربعة أنابيب) | SJSZ65/132 | 37 تيار متردد |
| LB-32E | 16-32 (أنبوب مزدوج) | SJSZ51/105 | 22 تيار متردد |
| LB-32W | 16-32 (أنبوب مزدوج) | SJSZ65/132 | 37 تيار متردد |
| LB-40E | 16-40 (أنبوب مزدوج) | SJSZ51/105 | 22 تيار متردد |
| LB-40W | 16-40 (أنبوب مزدوج) | SJSZ65/132 | 37 تيار متردد |
| LB-50E | 16-50 (أنبوب مزدوج) | SJSZ51/105 | 22 تيار متردد |
| LB-50W | 16-50 (أنبوب مزدوج) | SJSZ65/132 | 37 تيار متردد |
| LB-63W | 16-63 (أنبوب مزدوج) | SJSZ65/132 | 37 تيار متردد |
تفاصيل المنتج
1. تحضير المواد الخام
- يتم خلط مركب PVC (الراتنج + المواد المضافة) في خلاط عالي السرعة لضمان التجانس.
- يتم تبريد الخليط وتغذيته في قادوس البثق.

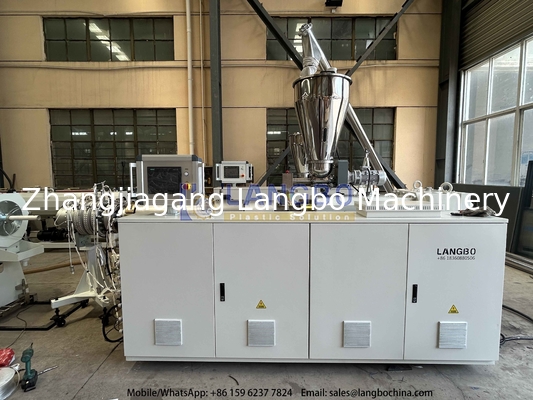

2. عملية البثق
- يقوم الطارد اللولبي الفردي/المزدوج بإذابة وضغط خليط PVC في درجات حرارة محكومة (160 درجة مئوية - 200 درجة مئوية).
- يتم إجبار مادة PVC المنصهرة من خلال رأس القالب، مما يشكلها في أنبوب.

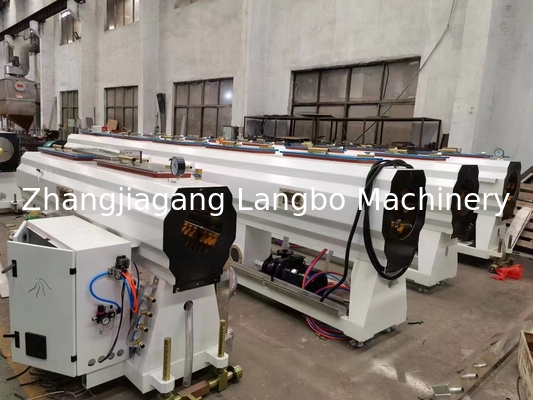

3. التحجيم والمعايرة
- يمر الأنبوب الساخن عبر معاير فراغ لتحقيق قطر وسمك جدار دقيقين.
- تعمل خزانات التبريد (الرش أو حمام الماء) على تصلب الأنبوب.

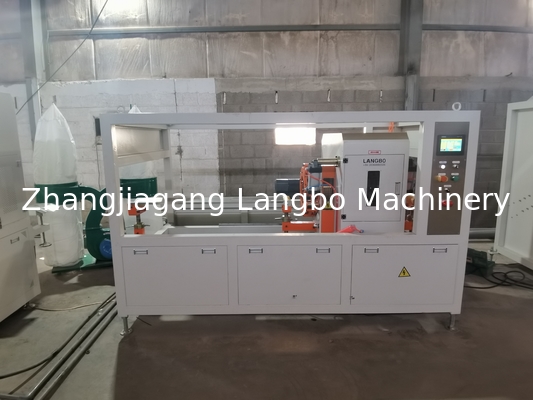

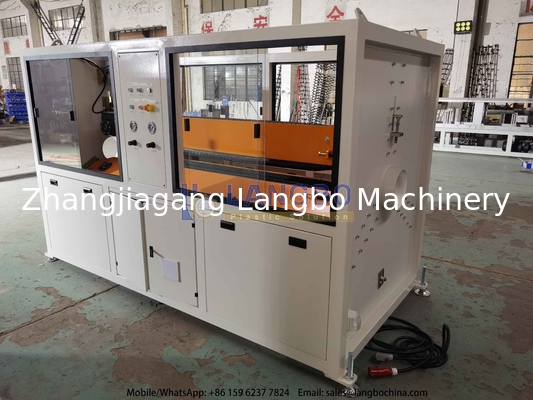

4. السحب والقطع
- تقوم وحدة السحب بسحب الأنبوب بسرعة متزامنة.
- يقوم قاطع أوتوماتيكي بتقليم الأنابيب إلى الأطوال المطلوبة (على سبيل المثال، 4 أمتار أو 6 أمتار).

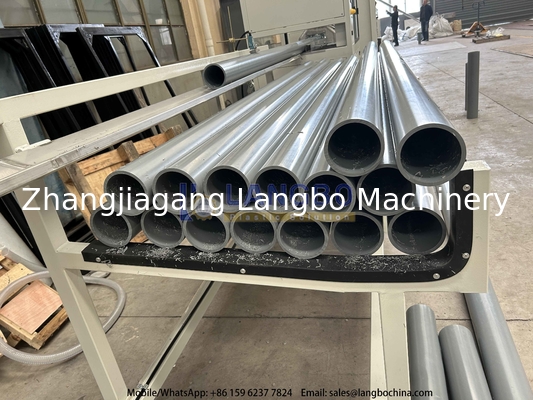

5. التراص والتعبئة
- يتم تكديس الأنابيب بواسطة نظام ناقل أو ذراع روبوتية.
- مجمعة ومُعلّمة للشحن.
