خط إنتاج آلة صنع أنابيب بلاستيك PVC، أنبوب إمداد المياه، خرطوم الحديقة
وصف مختصر
أنابيب PVC بلاستيكيةصنعتُستخدم الآلة لإنتاج أنابيب PVC بأقطار تتراوح من 16إلى800 مم,التيتكونمستخدمةلقناة كهربائية،تصريف المباني، أنابيب الصرف الصحي،إمدادات المياه أنابيب, أنابيب تغليف الآبار،الزراعيةأنابيب الري وما إلى ذلك.تتكونمن'بشكل أساسي من الطارد اللولبي المزدوج المخروطي، القالب، خزان المعايرة بالفراغ، آلة السحب، آلة القطع، المكدس، آلة التوسيع.بتغيير الدوران أو شفة القالب، يمكنها إنتاج عدة أقطار أو سمك جدار على نفس الآلة.
الميزات والفوائد التقنية
1. ضمان التشغيل المستقر على المدى الطويل وعمر الخدمة الطويل
2. هيكل مدمج، ضوضاء منخفضة، قدرة تحمل عالية، كفاءة نقل عالية، مما يضمن التشغيل المستقر على المدى الطويل
3. يتم التحكم في التسخين بواسطة مرحل الحالة الصلبة (S.S.R)، مما يحقق تسخينًا مستقرًا؛ (SSR) لا شرارة ولا ضوضاء يحسن الإنتاج الآمن.
4. نظام التحكم PLC من Siemens بتقنية موثوقة، وظائف أوتوماتيكية وذكية للتحكم المركزي ومراقبة خطوط البثق، مما يساعد على سهولة التشغيل.
عملية الإنتاج
مسحوق PVC + مادة مضافة — خلط—مغذي المواد—طارد لولبي مزدوج—قالب ومعاير—خزان فراغ وتبريد—آلة تبريد بالرش—آلة السحب—آلة القطع—رف التفريغ أو آلة توسيع الأنابيب.
المواصفات:
| الموديل | قطر الأنبوب (مم) | موديل الطارد | قدرة المحرك (كيلو واط) |
| LB-32F | 16-32 (أربعة أنابيب) | SJSZ65/132 | 37 تيار متردد |
| LB-32E | 16-32 (أنبوب مزدوج) | SJSZ51/105 | 22 تيار متردد |
| LB-32W | 16-32 (أنبوب مزدوج) | SJSZ65/132 | 37 تيار متردد |
| LB-40E | 16-40 (أنبوب مزدوج) | SJSZ51/105 | 22 تيار متردد |
| LB-40W | 16-40 (أنبوب مزدوج) | SJSZ65/132 | 37 تيار متردد |
| LB-50E | 16-50 (أنبوب مزدوج) | SJSZ51/105 | 22 تيار متردد |
| LB-50W | 16-50 (أنبوب مزدوج) | SJSZ65/132 | 37 تيار متردد |
| LB-63W | 16-63 (أنبوب مزدوج) | SJSZ65/132 | 37 تيار متردد |
تفاصيل المنتج
1. خلط وتغذية المواد الخام
يتم وزن راتنج PVC والمثبتات والملدنات والمواد المضافة الأخرى بدقة وخلطها في خلاط أوتوماتيكي.
- يتم تغذية المادة المخلوطة في قادوس الطارد.
2. البثق وتشكيل الأنابيب

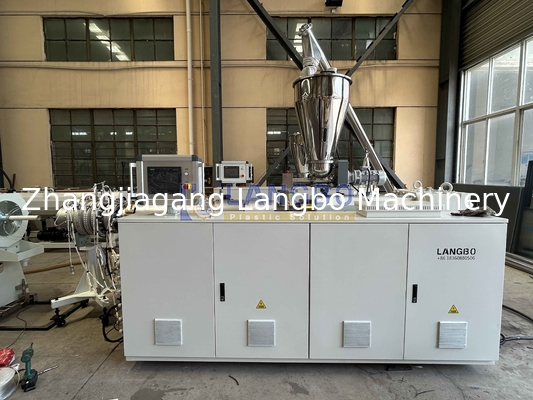

- يقوم الطارد اللولبي المزدوج بتسخين وذوبان خليط PVC، ودفعه عبررأس القالبلتشكيل شكل أنبوب مستمر.
- يتم التحكم في قطر الأنبوب وسمك الجدار بواسطة قالب البثق وغلاف التحجيم.
3. التحجيم والتبريد بالفراغ

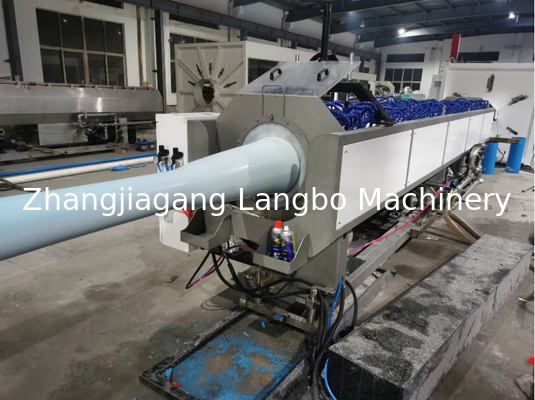

- يمر الأنبوب المشكل حديثًا عبر خزان التحجيم بالفراغلضمان أبعاد دقيقة.
- ثم يدخل إلى خزان ماء التبريد لتصلب الهيكل والحفاظ على استقرار الشكل.
4. السحب والقطع

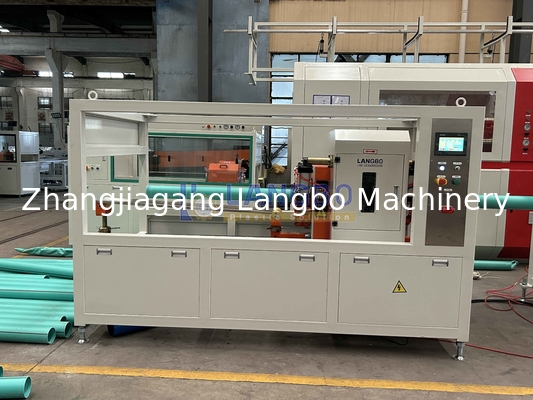

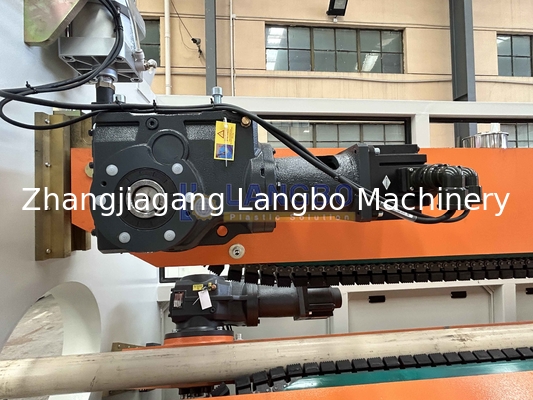

- تسحب آلة السحب الأنبوب بسرعة محكومة للحفاظ على الاتساق. - تقوم آلة القطع الأوتوماتيكية بتقطيع الأنبوب إلى أطوال مرغوبة (مثل 4 أمتار، 6 أمتار). 5. التراص والتعبئة
- يتم تكديس الأنابيب النهائية وتعبئتها تلقائيًا للتخزين أو الشحن.
