خط إنتاج آلة تصنيع أنابيب الري الزراعي من شريط التنقيط الدائري PE
التطبيق:

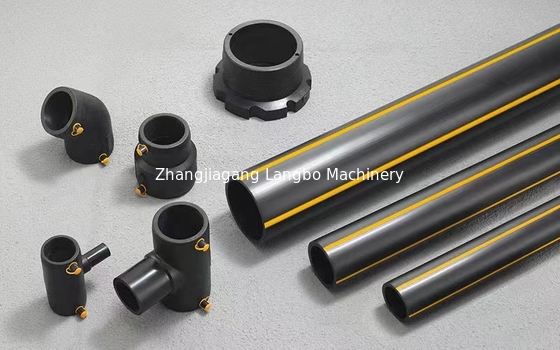

تُستخدم آلة بثق وتصنيع أنابيب PE البلاستيكية هذه بشكل أساسي لإنتاج أنابيب إمدادات المياه الزراعية، وأنابيب إمدادات الغاز، وأنابيب إمدادات المياه والصرف الصحي المعمارية، وأنابيب مد الكابلات وما إلى ذلك. تتبنى آلة تصنيع الأنابيب هذه مفهوم تصميم متقدم لضمان البثق الفعال لمادة PE جنبًا إلى جنب مع المفهوم الفريد لتصميم برغي التلدين لضمان تجانس بثق البلاستيك، وإنتاج عالي السعة.
شريط الري بالتنقيط هو خرطوم مسطح رقيق الجدران يحتوي على باعثات تنقيط متباعدة مسبقًا، ويتمدد عند ملئه بالماء. يتم لحام باعثات التنقيط المسطحة في الشريط على مسافات معينة حسب احتياجات خطط الزراعة.
إنتاج أنابيب PEالمواصفات:
| الموديل | قطر الأنبوب | الباثق | قوة الباثق | السعة |
| LB-63 | 20-63 | SJ65/33 | 55AC | 150 |
| LB-110 | 20-110 | SJ65/33 | 55AC | 150 |
| LB-160 | 75-160 | SJ75/33 | 90AC | 280 |
| LB-250 | 90-250 | SJ75/33 | 110DC | 350 |
| LB-315 | 110-315 | SJ90/33 | 160DC | 450 |
| LB-450 | 160-450 | SJ90/33 | 160DC | 450 |
| LB-630 | 315-630 | SJ120/33 | 280DC | 850 |
| LB-800 | 500-800 | SJ150/33 | 315DC | 1100 |
| LB-1200 | 710-1200 | SJ150/34 | 400DC | 1350 |
WHAT’S INCLUDED IN A PE PIPE PRODUCTION LINE?
تأتي كل خط إنتاج أنابيب PE متكامل من DRTS مع جميع الآلات اللازمة التي تحتاجها لبدء تصنيع أنابيب PE عالية الجودة. من الباثقات أحادية البرغي المكونة من مكونات عالية الجودة إلى آلات السحب عالية السرعة التي تعمل بمحركات سيرفو، نقدم لك كل ما تحتاجه لتصبح مصنع أنابيب ناجحًا.
آلة فرز وإدخال باعثات التنقيط
سرعة تحديد باعث التنقيط أكثر من 1100 قطعة/دقيقة، لضمان إمداد باعث التنقيط
يتم تشغيل إدخال باعث التنقيط بواسطة محرك سيرفو، ويتم التحكم فيه بشكل متزامن مع نظام PLC
يتم ضبط مسافة باعث التنقيط مباشرة على PLC، بحد أدنى للمسافة 100 مم
وحدة تغذية تلقائية مع إنذار نقص باعث التنقيط

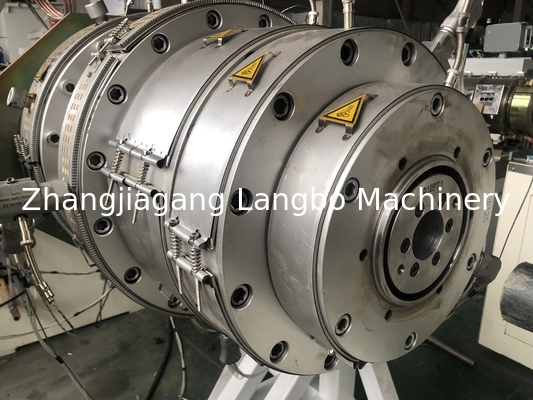

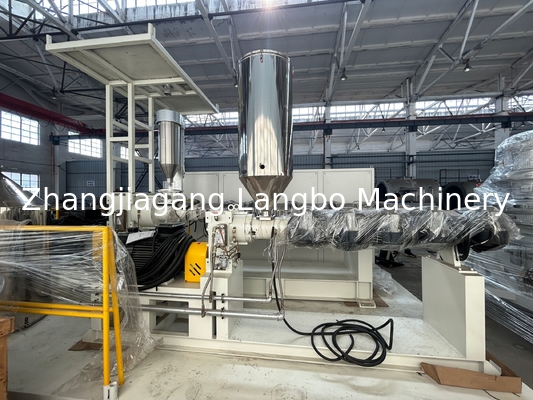

البَاثِق ورأس القالب المتقاطع
يتم تشغيل الباثق بواسطة محرك تيار متردد؛ مع محول ABB،
نظام تحكم SIEMENS PLC، للتحكم المتزامن مع سرعة إدخال باعث التنقيط وسرعة السحب
رأس قالب متقاطع مصمم خصيصًا؛ فولاذ قالب عالي الجودة 40Cr، والذي تتم معالجته بواسطة آلات CNC مستوردة.

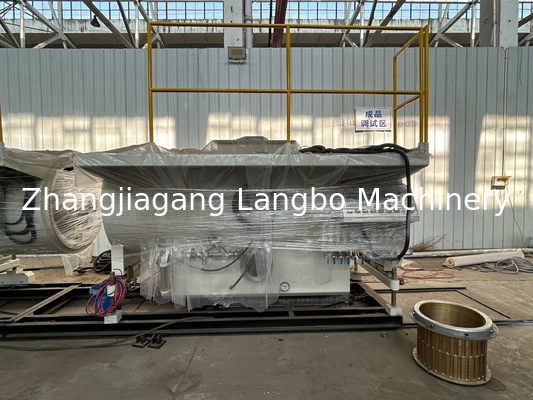

خزان التفريغ وخزان التبريد
مصنوع من SS304 عالي الجودة؛ مضخة تفريغ ومضخة مياه عالية الجودة
معاير مصمم خصيصًا لصنع شريط التنقيط
نظام اكتشاف الفقاعات الهوائية وإنذارها؛ وظيفة إيقاف الشريط عند انقطاعه؛ نظام منع دوران الشريط وما إلى ذلك.

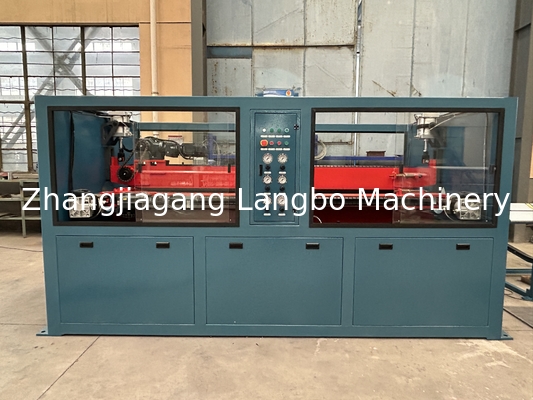

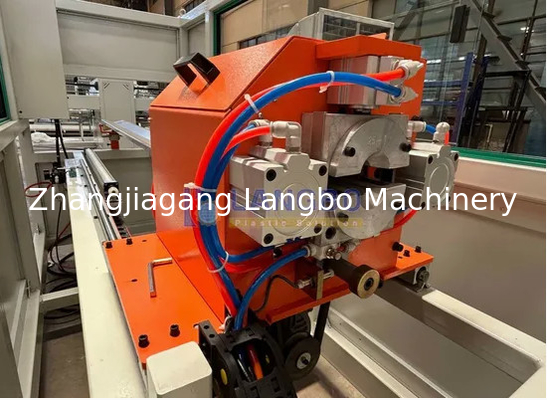

آلة الثقب وجرار السحب
يتم تشغيلها بواسطة محرك سيرفو ووحدة تحكم سيرفو، مع درجة ثقب عالية الدقة
مستشعر ليزر لتتبع موضع باعث التنقيط تلقائيًا، مع نظام صور لفحص حالة فتحة الثقب
نظام تحكم ذكي مع نظام تحكم عن بعد
آلة لف شريط التنقيط
جهاز اجتياز من نوع سيرفو، يتم تشغيله بواسطة محرك سيرفو SIEMENS
مع جهاز تحكم في الشد لضبط سرعة اللف تلقائيًا
قطع الشريط تلقائيًا، وتغيير اللفة الجديدة تلقائيًا، مع الحماية
نظام تحكم SIEMENS PLC منفصل
مزايا خط بثق أنابيب PE
1. الآلات المعتمدة من CE تلبي معايير السلامة والأداء الدولية.
2. تكامل إنترنت الأشياء اختياري للمراقبة عن بعد وتحليل البيانات.
3. واجهة سهلة الاستخدام تبسط التشغيل والصيانة.
4. ضوضاء منخفضة وأقل هدر للمواد أثناء الإنتاج.
خدمات ما قبل وما بعد البيع
• ثروة كبيرة من الخبرة،
• تركيز ثابت على أعلى جودة
• نظام قياس فراغ مزدوج الأنابيب كامل؛
• آلية سحب مزدوجة الأنابيب مستقلة التحكم وهيكل موحد وجهاز قطع متزامن؛
• مجموعة أطوال اختيارية وناقل تكديس متكيف بدقة.
• فريق متحمس للغاية
• تكنولوجيا عمليات متطورة
• حلول مخصصة
