خط إنتاج مقاطع PVC الستائرية، طارد لولبي مزدوج مخروطي، طارد لولبي مزدوج
وصف المنتج

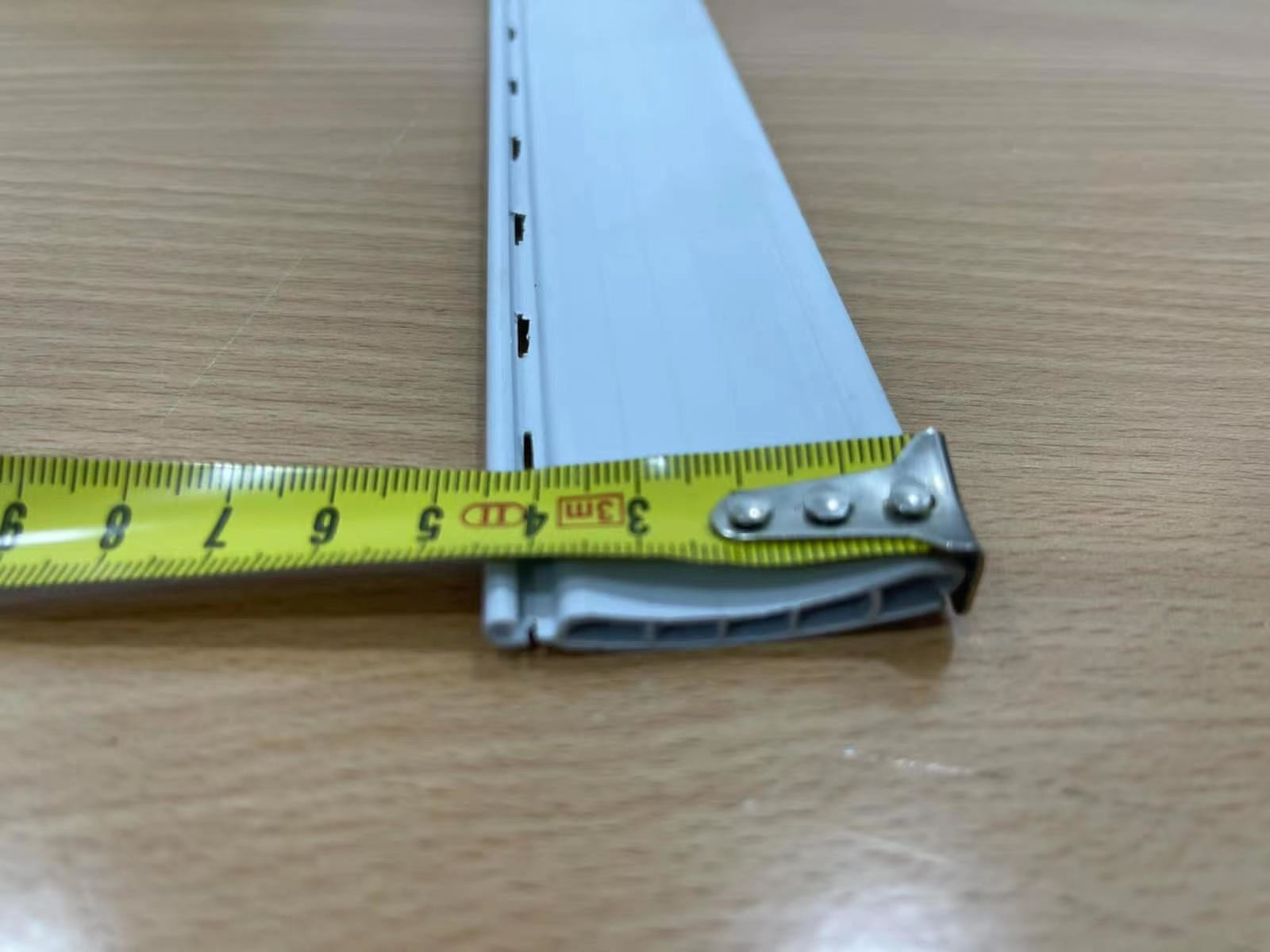

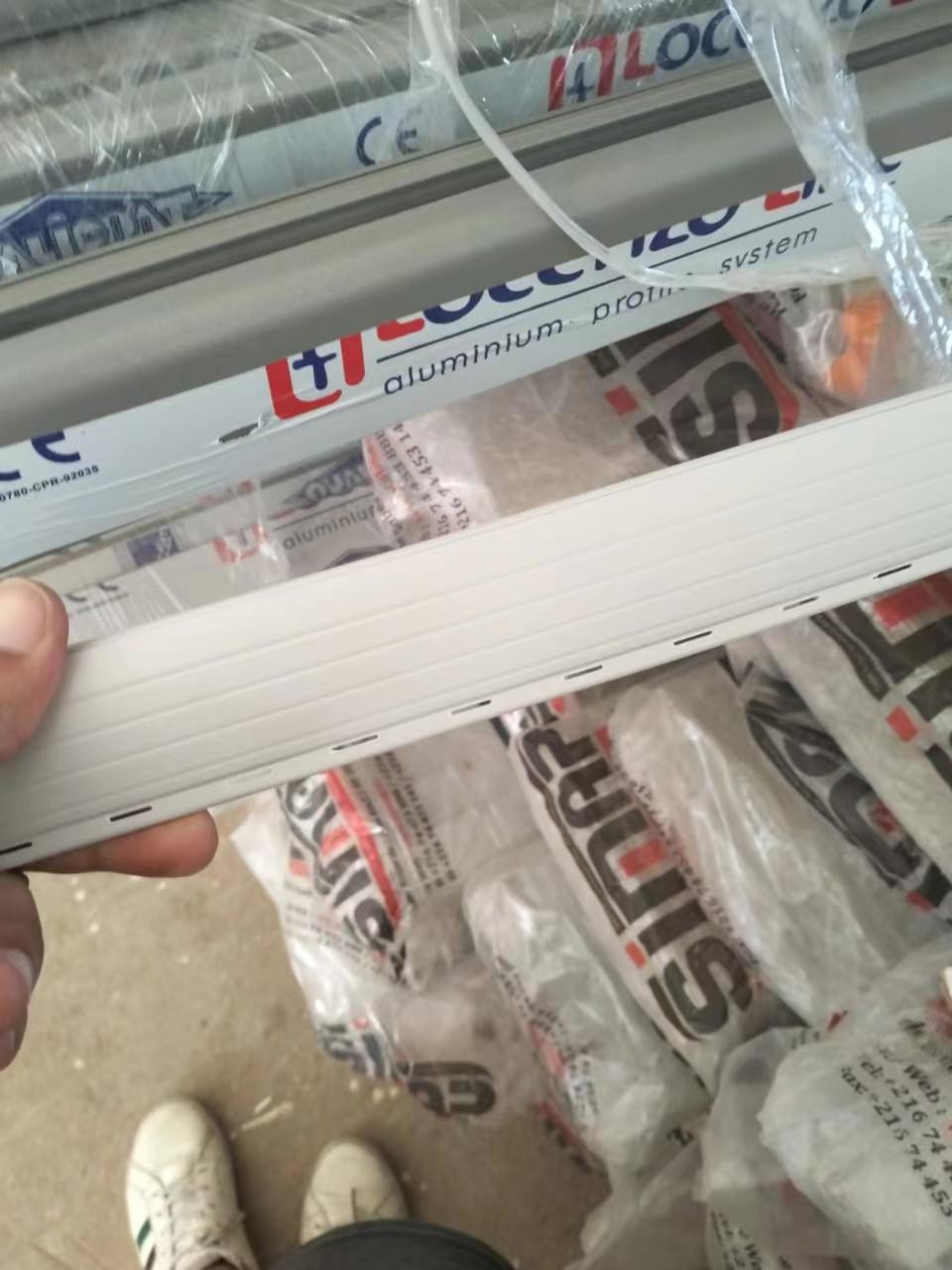

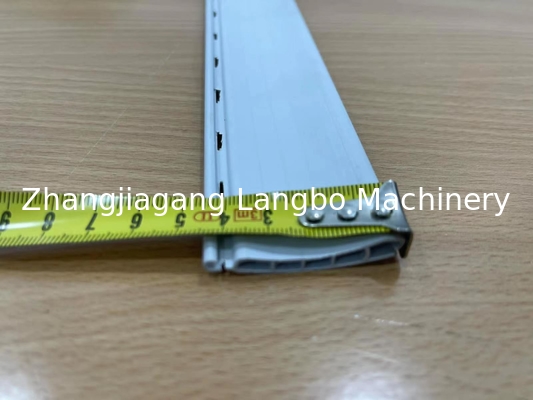

يُستخدم مقطع PVC الستائري على نطاق واسع في الدول الغربية. يتميز بميزات مريحة وذكية. يتطلب استخدام مواد خام بكر بتركيبة خاصة. لإنتاج مقطع PVC ستائري أملس وعالي الإنتاجية، تستخدم آلتنا طاردًا بقوة 22 كيلو واط مقاس 51/105 بإنتاجية تتراوح بين 150-200 كجم/ساعة. قالب البثق لدينا مصنوع من مادة 3Cr17 بتصميم دقيق للقناة الداخلية. يضمن ذلك تدفق المواد الخام بالداخل وسطح المادة. طاولة التفريغ والتبريد بطول ستة أمتار. آلة السحب عبارة عن آلة سحب بمسارين زاحفين بأفضل جودة مطاط. تتميز بعمر تشغيل طويل وجودة جيدة. قاطع المنشار مدفوع بمحرك تيار متردد. يتميز بدورة إنتاج قصيرة وسرعة قطع سريعة.
تفاصيل التصميم:
لخط بثق مقاطع PVC الستائرية هذا، يرغب عملاؤنا في إنتاج مقطع ذي شكل خاص. لذلك اخترنا طاردًا SJSZ51/105 بقوة 22 كيلو واط. يتم التحكم في الطارد بالأزرار. يتميز بمحول تردد عالي الجودة وموصلات كهربائية. تم معالجة القالب بشكل خاص للحفاظ على أداء جيد للمقطع. طاولة المعايرة لدينا بطول 8 أمتار. جميع أجزاء التوصيل لطاولة المعايرة مصنوعة من SUS304 بسماكة 3 مم. يتميز مطاط السحب لدينا بمنحنيات خاصة تضمن قوة سحب المقطع. عند التشغيل التجريبي لهذا الخط، تنتج آلتنا مقطعًا مثاليًا.
المواصفات
| الموديل | LB180 | LB240 | LB300 | LB600 |
| أقصى عرض للمنتجات (مم) | 180 | 240 | 300 | 600 |
| موديل اللولب | SJ55/110 | SJ65/132 | SJ65/132 | SJ80/156 |
| قوة المحرك | 22KW | 37KW | 37KW | 55KW |
| مياه التبريد (متر مكعب/ساعة) | 5 | 7 | 7 | 10 |
| ضاغط الهواء (متر مكعب/ساعة) | 0.2 | 0.3 | 0.3 | 0.4 |
| الطول الإجمالي (م) | 18م | 22م | 22م | 25م |
تفاصيل المنتج

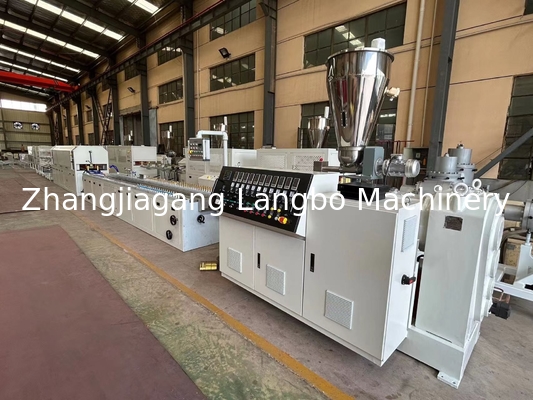

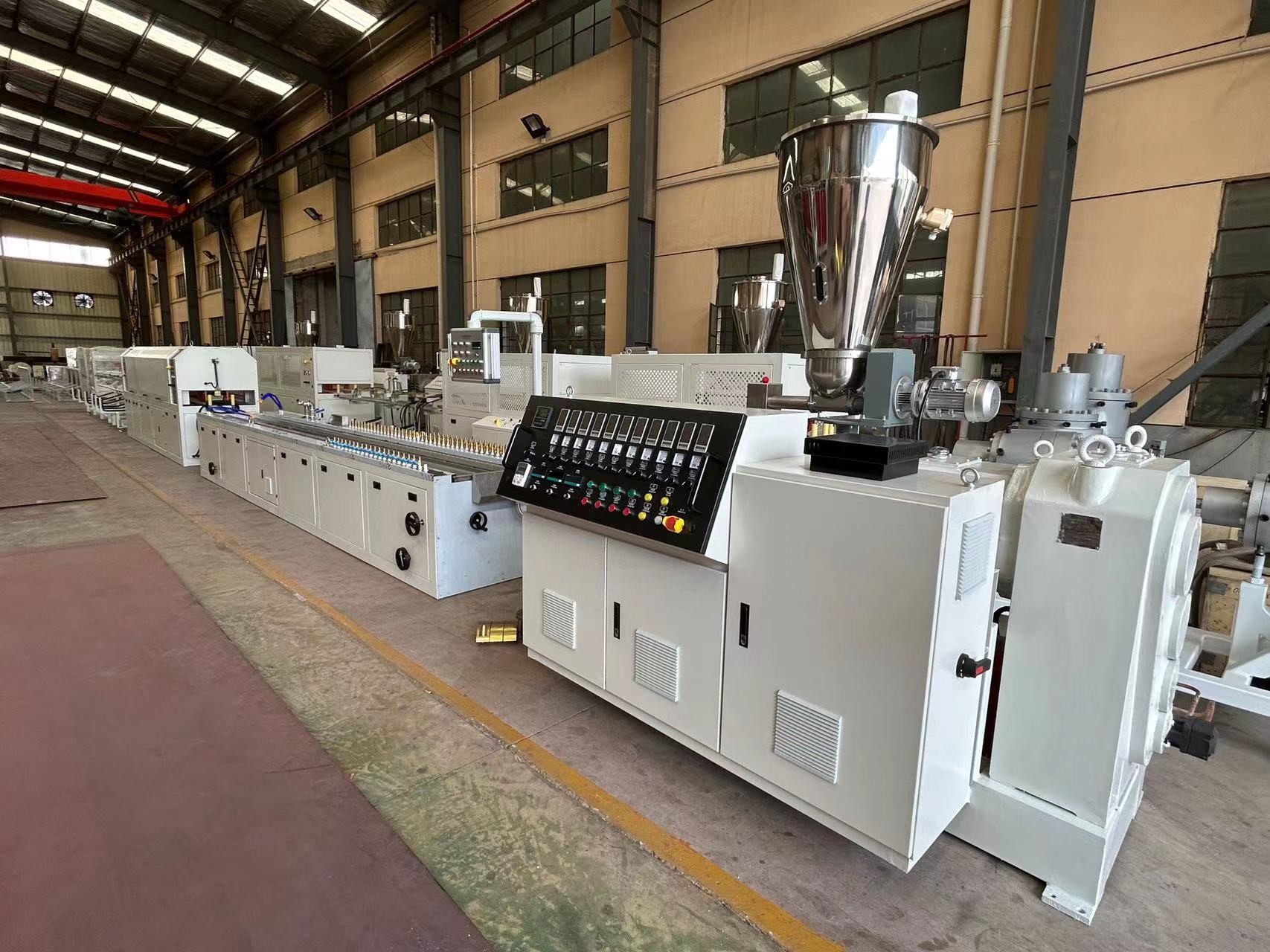

طارد لولبي مزدوج مخروطي
تم تصميم وتصنيع اللوالب خصيصًا لمعالجة خليط مسحوق PVC الجاف. يلبي تصميم طاردنا اللولبي المزدوج المخروطي ميزات المواد الخام، مما يضمن خليطًا متجانسًا، وتلدينًا أفضل، وكفاءة نقل. يوفر المحرك المتزامن المغناطيسي الدائم كفاءة طاقة عالية للطارد. مجهز بنظام تحكم PLC، فقد حقق التحكم في خط الإنتاج بأكمله في موقع واحد.
القالب
يتم معالجة القالب لدينا بالتشكيل 40Gr والطلاء بالكروم الصلب على السطح. مادة أكمام معايرة التفريغ بالكامل هي النحاس
طاولة المعايرة
تتميز طاولة المعايرة بإطار فولاذي مستقر والمادة الأساسية للجسم بالكامل هي الفولاذ المقاوم للصدأ SUS 304. لدينا نظام تعديل الموضع متعدد الأبعاد. مع التخطيط الدقيق لمضخات المياه ومعاير التفريغ، سيتم تشكيل وتبريد مقطع PVC بسرعة. يضمن الطول الكافي لطاولة المعايرة تشكيل مقطع PVC
السحب
توزيع القوة على طول كل مسار زاحف يوفر قوة سحب كافية. نقدم مطاطًا عالي الجودة لآلة السحب. الضغط الهوائي مفيد للتعديل السهل وحماية المنتج.
القاطع
يعتمد طريقة القطع بالمنشار. إنه حاد بما يكفي لقطع مقطع PVC دون تدمير بنيته الداخلية.
المكدس

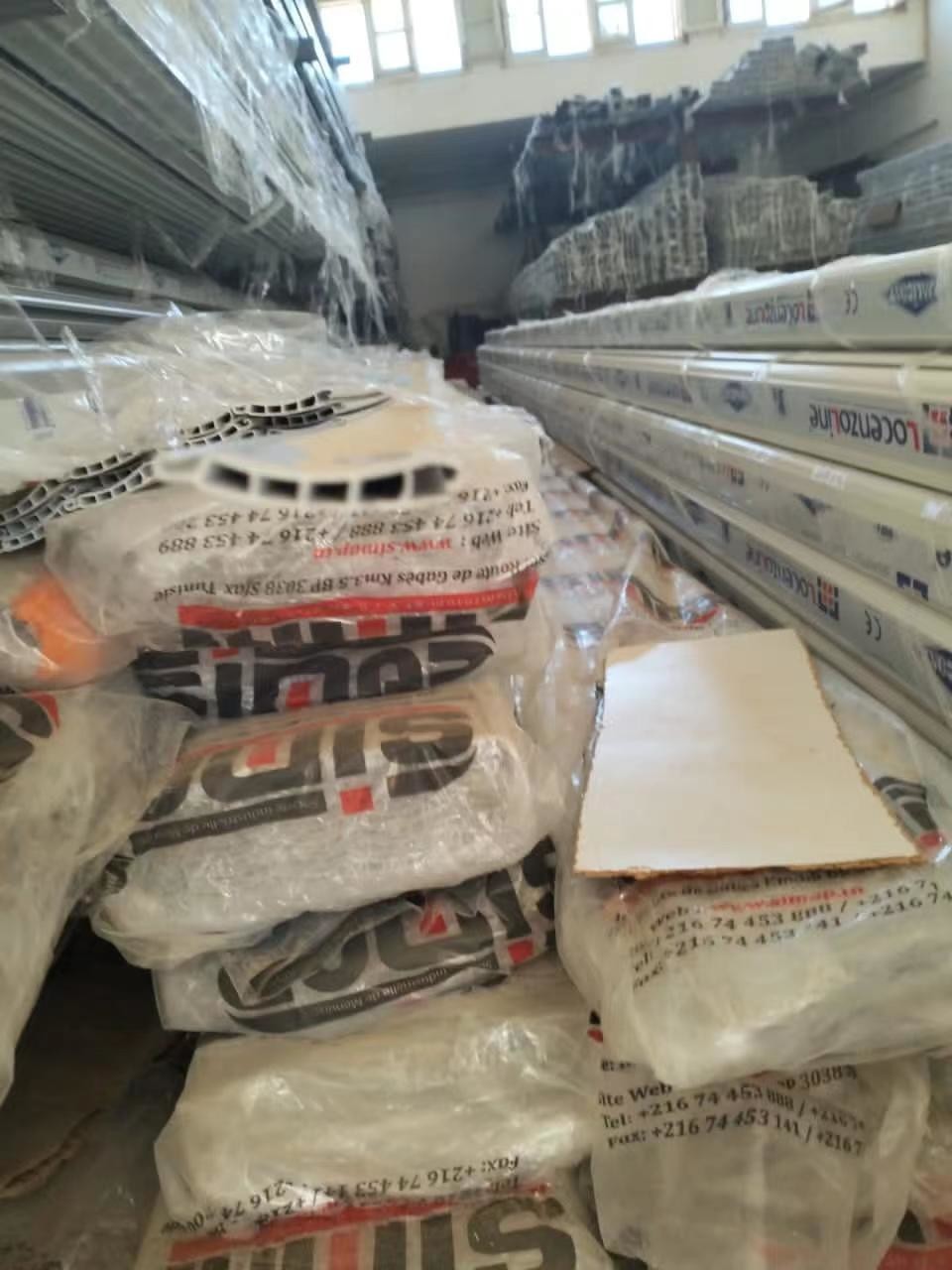

سيتم وضع المنتج المقطوع على المكدس واحدًا تلو الآخر. وسيقوم العمال بتعبئتها في حزمة. إنه مفيد للحمل والنقل.
