16-75 ملم خط طحن أنابيب PVC المدارية
مقدمة

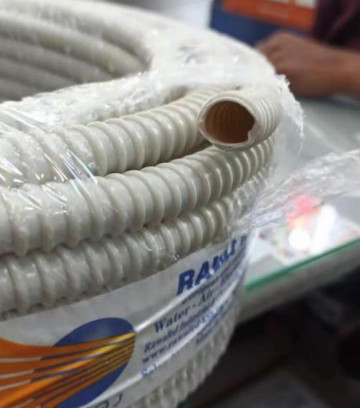

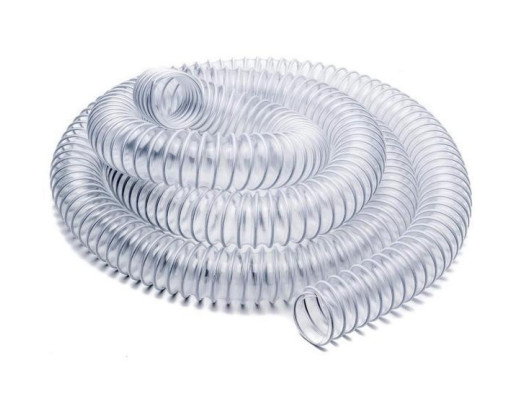

يستخدم أنبوب PVC المتعرج على نطاق واسع في بلدان الشرق الأوسط. آلة التطويق لديها تصميم خاص. فإنه يتبنى مفهوم التطويق المشترك.يتكون الخط من 50/28 محرك طحن بمسمار واحد و 55/30 محرك طحن بمسمار واحد. يتبنى محرك سيمنز-بييد، الصينية الشهيرة العلامة التجارية علبة التروس. لديها الوحدة تشكيل التي تشكل دوامة على التدفق البلاستيكية المكبدة الرئيسية.حمام تبريد المياه مجهزة مع 6-8 فوهات التي رش المياه على التدفقبعد فترة تبريد كافية، سيتم تجميل الأنابيب الدوارة في الوحدة الدوارة. وبهذه الطريقة، يمكن تشكيل الشكل الدوار بشكل أكبر.
تفاصيل المنتج

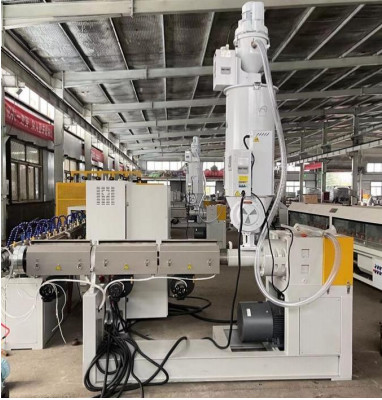

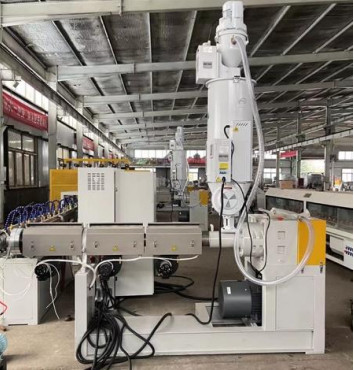

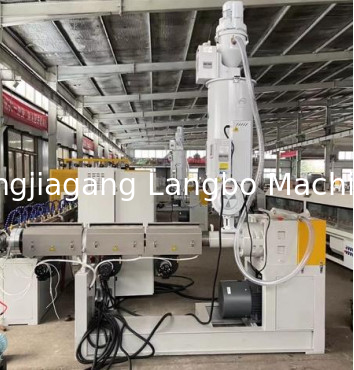

50/28 محرك طحن بمسمار واحد
قطر المسمار هو 50mm. طول المسمار والقطر (L / D) هو 28:1. يتبنى المحرك AC 22kW مدفوعًا بواسطة عاكس ABB. الحد الأقصى للإنتاج هو 0-55kg / h. مادة المسمار والبرميل هي 38CrMoAlA النيتروجين المطفئ.
55/30 طاحونة مفردة
قطر المسمار هو 55mm. طول المسمار والقطر (L / D) هو 30:1. يتبنى المحرك AC 15kW مدفوعًا بمحول ABB. الحد الأقصى للإنتاج هو 0-60kg / h. مادة المسمار والبرميل هي 38CrMoAlA النيتروجين المطفئ.

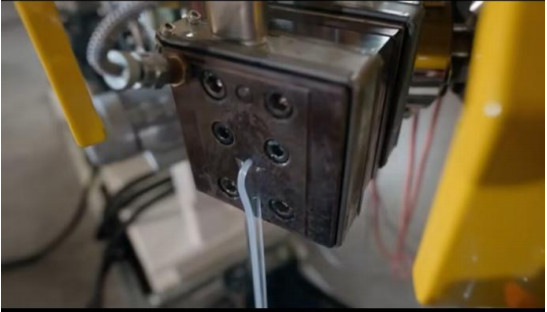

تقطيرات الأنابيب الدوامية
مادة الجسم هي: 45 # الفولاذ المجعد.

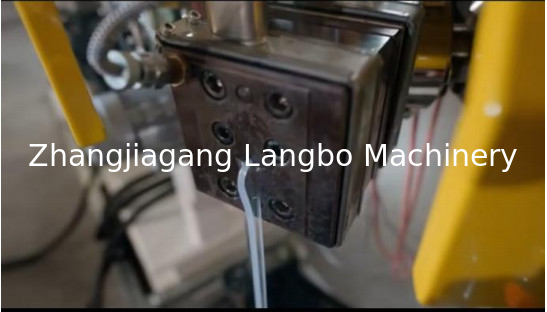

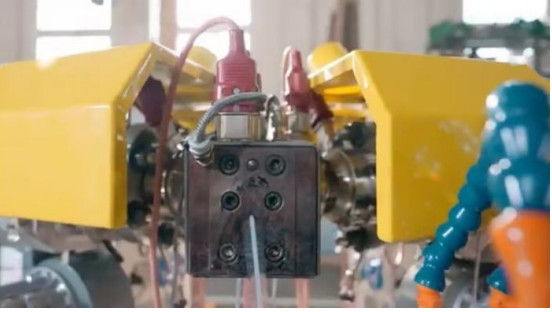

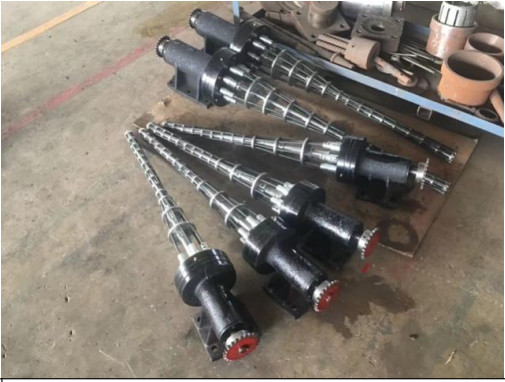

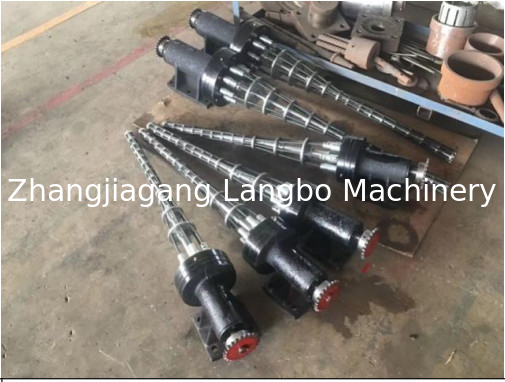

وحدة التشكيل:
نطاق تشكيل 16-75mm. المحرك AC 2.2kW مدفوع بواسطة عاكس ABB. سرعة تشكيل 0-3m / min. يتم التحكم في السرعة بواسطة عاكس.

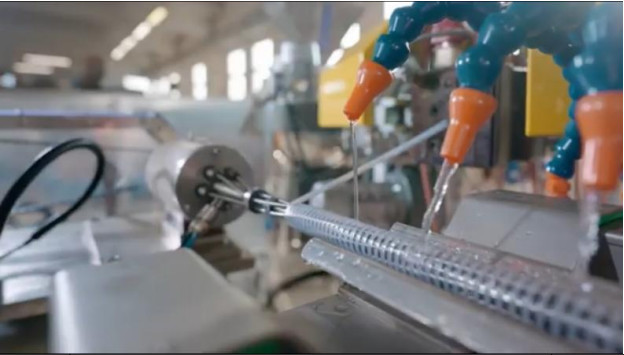

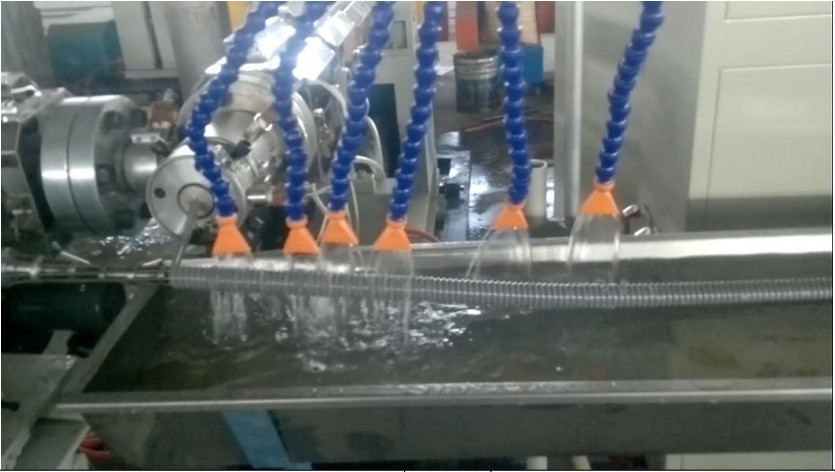

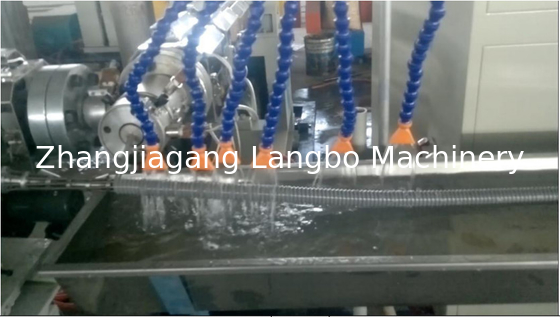

حمام بارد بالماء
طول حمام التبريد بالماء 32000 ملم المادة من الفولاذ المقاوم للصدأ

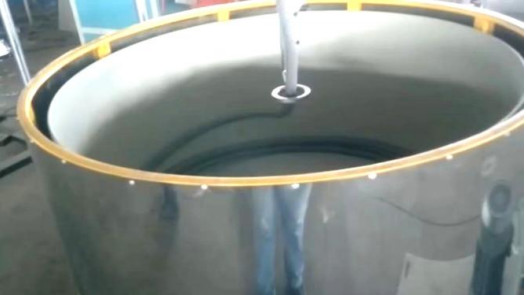

وحدة التلف
مادة السطح الداخلي لوحدة الجناح هي الفولاذ المقاوم للصدأ.
