تفاصيل المنتج:
|
| اسم: | خط بثق الأنبوب PVC | تفاصيل التغليف: | التفاف الفيلم |
|---|---|---|---|
| بلاستيك: | PVC | طلب: | صنع الأنابيب |
| مواد خام: | مسحوق بولي كلوريد الفينيل | تصميم برغي: | برغي مزدوج مخروطي |
| مادة البرغي: | 38CrMoALA | محرك: | سيمنز |
| العاكس: | ABB | جهاز استشعار درجة الحرارة: | أومرون |
| تسليط الضوء: | آلة بثق الأنبوب البلاستيكي لقناة PVC,آلة بثق الأنبوب البلاستيكي للتحكم PLC,آلات تصنيع الأنابيب البلاستيكية PLC |
||

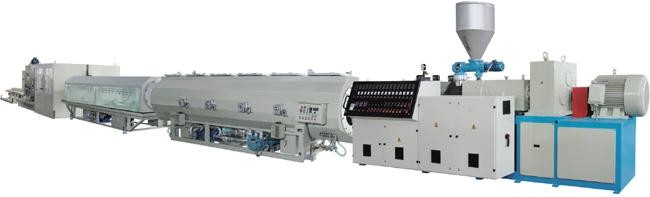

خط إنتاج الأنابيب البلاستيكية قناة التحكم PLC
ميزات الجهاز
مع الإنتاج العالي ، استهلاك الطاقة المنخفض ، الاحتكاك الأقل ، معدل القص المنخفض والبثق القسري ، المعدات لديها القدرة على إنتاج الأنابيب بجودة عالية وكفاءة أفضل.نحصل على التحكم الأوتوماتيكي في درجة الحرارة ، ووحدة التفريغ ، وتنظيم سرعة التيار المباشر المناسب لمعالجة مسحوق المزيج الجاف PVC في الأنابيب ، والملامح ، والألواح.وفي الوقت نفسه ، فإن مكونات آلاتنا هي علامة تجارية ذات أداء عالٍ.يعتمد مفهوم الآلة لدينا على بثق اقتصادي عالي الأداء.
وتثبت الشهادات التزامنا بالعمليات المثلى والمسؤولية تجاه بيئتنا.لدينا تقنية معالجة متطورة وخدمات مراعية تجعل العملاء يشعرون بالتفكير والطمأنينة.
المواصفاتالتفسيرات:
| نموذج | قطر دائرة الانبوب | الطارد | قوة الطارد | الاهلية |
| LB-32A | 16-32 (أربعة) | SJ65 / 132 | 37AC | 250 |
| LB-32B | 16-32 (أربعة) | SJ80 / 156 | 55AC | 350 |
| LB-50A | 16-50 | SJ45 / 90 | 15AC | 100 |
| LB-50B | 16-50 (مزدوج) | SJ51 / 105 | 18.5AC | 150 |
| LB-50 ج | 16-50 (مزدوج) | SJ65 / 132 | 37AC | 250 |
| LB-63A | 16-63 | SJ51 / 105 | 18.5AC | 150 |
| LB-63B | 16-63 (مزدوج) | SJ65 / 132 | 37AC | 250 |
| LB-160 | 50-160 | SJ65 / 132 | 37AC | 250 |
| رطل -250 | 63-250 | SJ65 / 132 | 37AC | 250 |
| رطل - 315 | 110-315 | SJ80 / 156 | 55AC | 350 |
| رطل - 630 | 315-630 | SJ92 / 188 | 110 دي سي | 800 |
| LB-800 | 560-800 | SJ105 / 216 | 160 دي سي | 1100 |
مقدمة عن المكونات

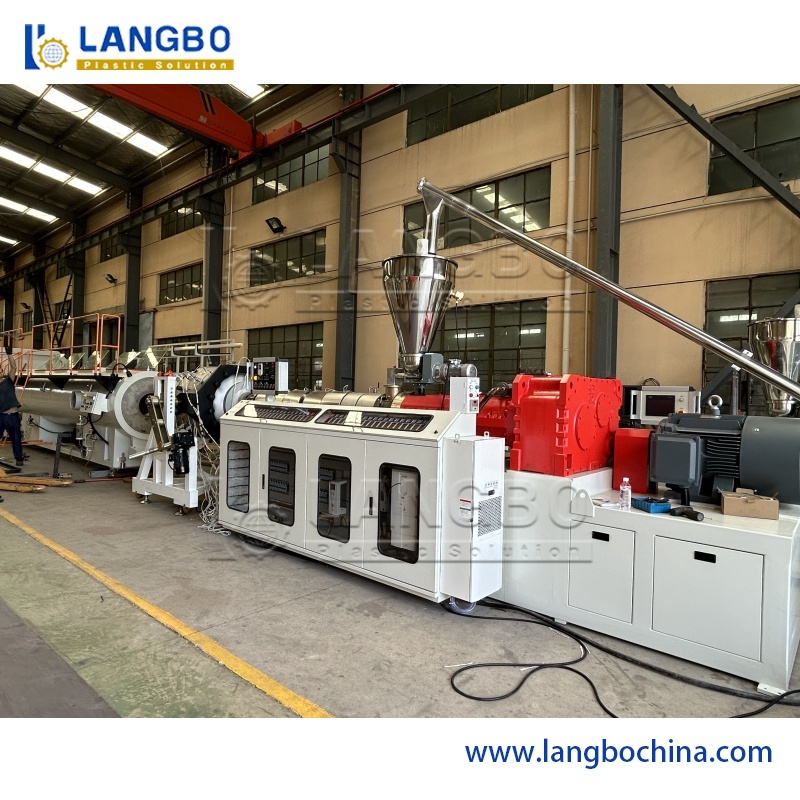

برغي مزدوج مخروطي الطارد
مركبات PVC حساسة للقص ودرجات الحرارة المرتفعة.لذلك ، يجب أن نعالج بلطف إما على آلات البثق المزدوجة اللولب المتوازي أو المخروطي ، اعتمادًا على متطلبات الإنتاجية وأبعاد الأنابيب.كآلة احترافية ، يمكن لماكينة البثق المزدوجة اللولب المخروطي معالجة ليس فقط مركبات PVC ، خليط من PVC والخشب / المركب ولكن أيضًا مركبات PP / PE ومسحوق الخشب.

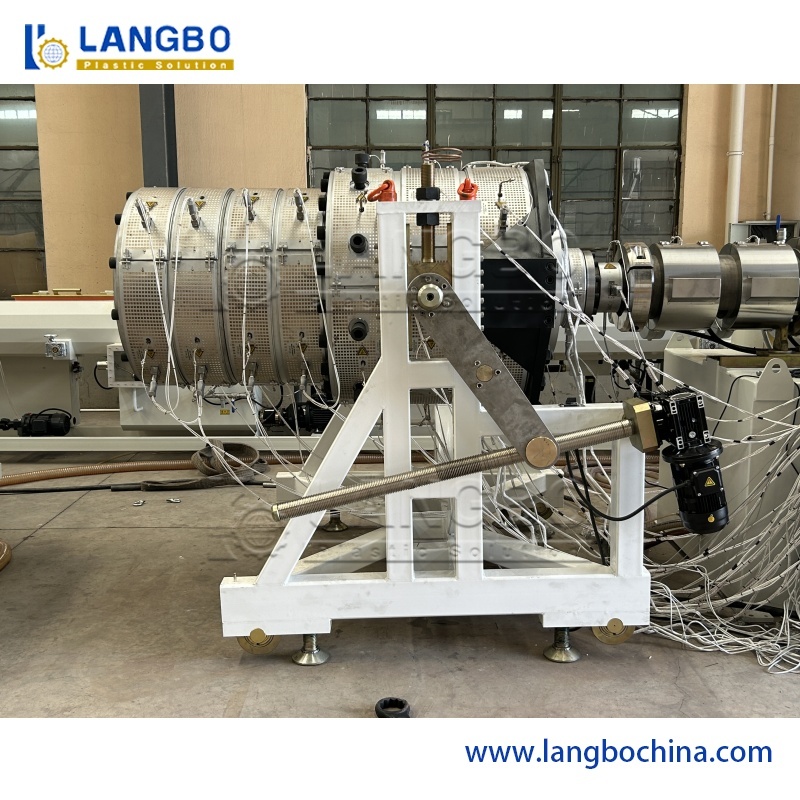

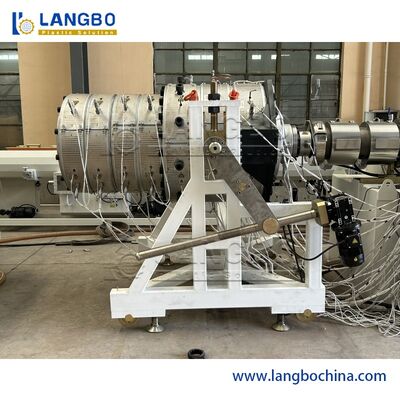

قالب
يتم تشكيل شكل الأنبوب بواسطة قالب بمواد خام مختلفة.يوفر التصميم الخاص لقالبنا لزوجة مثالية لصهر المواد ، مما يؤثر على تشكيل الأنبوب وطاقة البثق.جميع الوجوه التي تلامس المواد مصقولة ، ولهذا السبب ، يمكن تقليل احتكاك البثق.

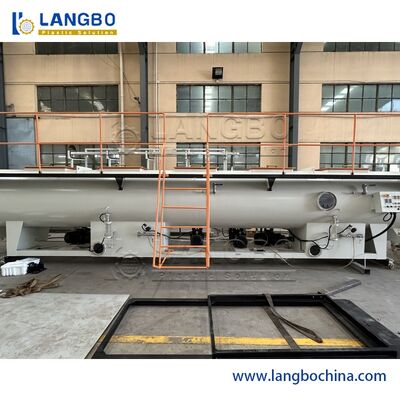

خزان معايرة الفراغ وخزان التبريد
من خلال خزان معايرة الفراغ ، سيتم تحديد شكل الأنبوب.بالإضافة إلى أن جودة سطح الأنابيب تتأثر بهذه الخطوة.يتم تصنيع خزانات المعايرة الفراغية LANGBO من الفولاذ المقاوم للصدأ.تم تصميم فوهات الرش لتحقيق أقصى أداء تبريد.يرش ماء التبريد على سطح الأنبوب البلاستيكي الساخن.إلى جانب تشكيل القالب ، سيتم تحديد جودة سطح الأنابيب.
يمكن تعديل الضغط على خزان التفريغ ، لذلك يمكن تثبيت ضغط الفراغ وفقًا لمتطلبات الأنابيب.نقوم بإغلاق الحشية لكل غطاء على خزان التفريغ.هذا يوقف تسرب الفراغ ويقلل من استهلاك الطاقة.لقد اعتمدنا تقنية المعالجة المتطورة من أجل ضمان جودة منتجاتنا.

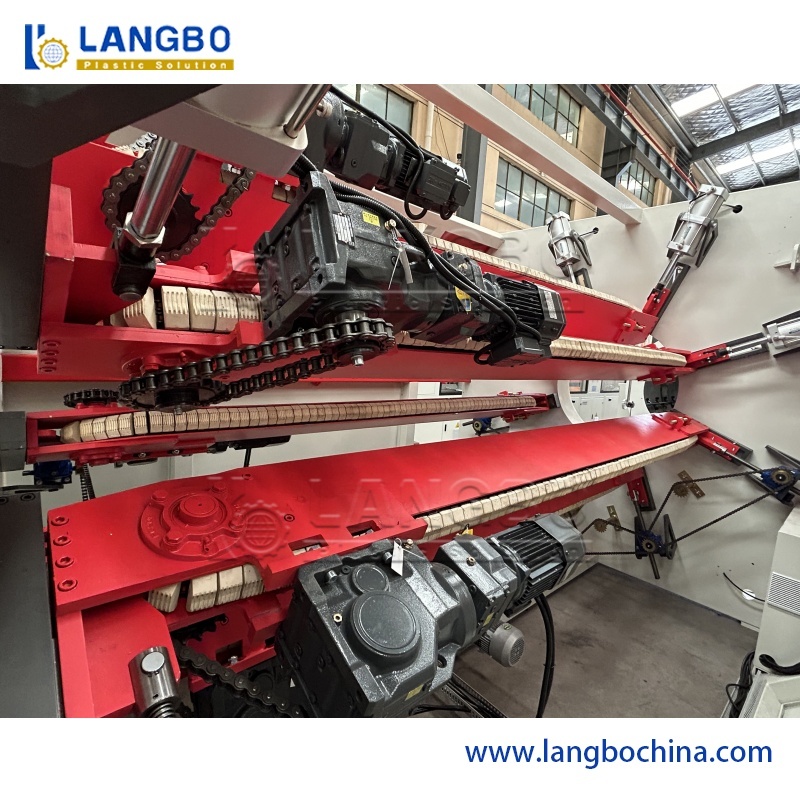

سحب الوحدة
لدينا مجموعة واسعة من وحدات التفريغ التي يمكن أن توفر للعملاء الحل المثالي مع نطاق قطر من 16 إلى 800 مم.
يمكن اعتماد وحدات Caterpillar و Belt Haul-off وفقًا لظروف الإنتاج.
يمكن ربط سرعة السحب مع سرعة البثق ، بحيث يكون سمك الجدار أكثر تناسقًا.
عادة ما تستخدم وحدة حزام السحب للأنابيب الصغيرة والبثق عالي السرعة.إنه خالي من الاهتزازات ويضمن تحكمًا ممتازًا حتى في السرعات العالية.
يمكن أن تأخذ Caterpillar الأنابيب الكبيرة بسهولة.سطح Claws مغطى برغوة PU والتي يمكن أن تمنع الانزلاق بين الأنابيب والمخالب.
يمكن ضبط سرعة الأحزمة واليرقة بواسطة العاكس.لذلك يمكن للإنسان أن يعمل على لوحة التحكم بسهولة.

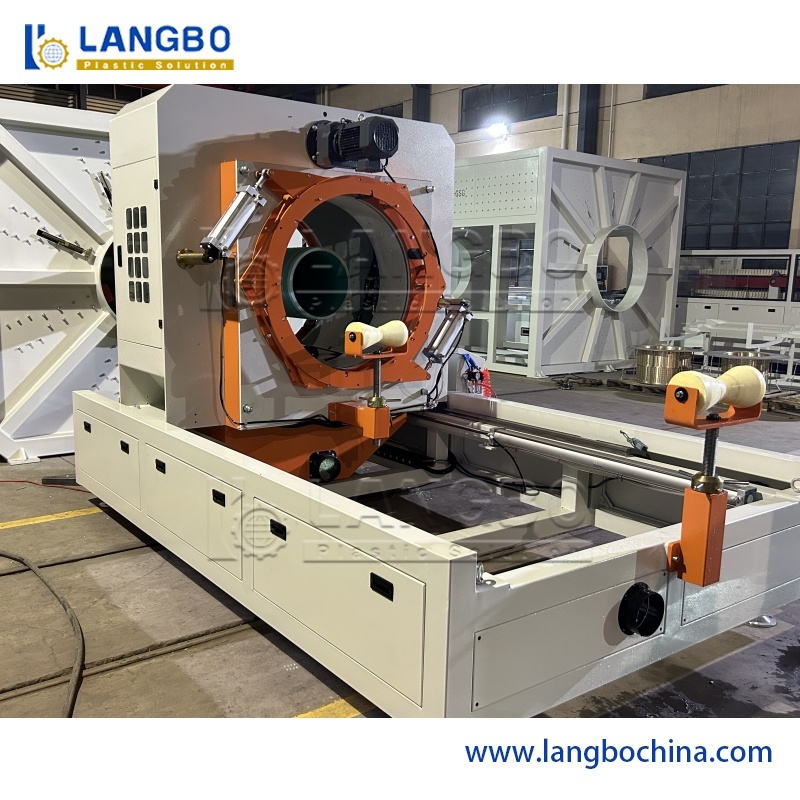

القاطع
يمكن أن يضمن القاطع ذو الأداء العالي نفس طول الأنابيب المقطوعة.لذلك هناك حاجة لجهاز التشفير عالي الجودة ووحدة التقطيع الدقيقة.على غرار وحدة السحب ، فإن القاطع لديه مفهومان للتصميم: قاطع المنشار وقاطع منشار الكواكب.ذلك يعتمد على قطر قطع الأنابيب.
نظام التحكم
يشتمل نظام التحكم على وحدة التحكم والمنفذ ذات الصلة بالعمليات بأكملها مثل وحدة PLC ولوحة HMI (واجهة الآلة البشرية) ومقياس الحرارة والموصل وما إلى ذلك.تعتبر العناصر ذات الجودة العالية مهمة لإنتاج مستقر ودقيق.
وحدة اختيارية
لإنتاج الأنابيب ، هناك بعض الوحدات الوظيفية مثل الليزر ، وطابعة الحبر ، ومكدس الأنابيب ، وآلة تشكيل المقبس.
باستخدام الطابعة ، يمكن لمصنع الأنابيب كتابة معلومات الإنتاج على الأنابيب.
يمكن استخدام المعبئ لتجميع الأنابيب بعد القطع.
يمكن لآلة تشكيل المقبس تشكيل أحد طرفي الأنبوب بقطر أكبر ، بحيث يمكن توصيل الأنبوبين من طرف إلى طرف.
الآلات المساعدة ذات الصلة
