خط بثق الأنبوب HDPE ذو القطر الكبير / آلة
| مادة HDPE | شمال أوروبا HE3940-LS |
| نطاق قطر أنبوب الإنتاج | Ø500— Ø1200mm |
| نطاق السماكة المطبق | Ø1200 × 88.2 ~ Ø500 × 19.1 |
| سرعة سحب خط الإنتاج | 0.04-0.6 م / دقيقة |
| الطاقة الانتاجية القصوى | 1150-1200 كجم / ساعة |
| البعد | 71000 × 3200 × 3300 مم |
| آلة البثق أحادية اللولب LBS100-40 | 1 مجموعة |
| خزان التفريغ A LBPZ-1200PE (2 م) | 1 مجموعة |
| خزان فراغ LBPZ-1200PE ب (10 م) | 1 مجموعة |
| خزان الرش LBPL-1200PE | 3 مجموعات |
| LBPQ10-1200 وحدة تفريغ ذات عشر كاتربيلر | 1 مجموعة |
| LB500-1200 آلة القطع بدون سوار | 1 مجموعة |
| FLJ - 1200 إطار دعم مادة الأنبوب | 1 مجموعة |
| شريط ألوان LBS40-25 | 1 مجموعة |
| Ø500-Ø1200 قالب بثق الأنبوب PE | 1 مجموعة |
من خلال الوقت الطويل والابتكار والاختبار المستمر ، طورت LANGBO Machinery الجيل الجديد من أنابيب PE
خط بثق بأتمتة عالية وسرعة عالية وموثوقية عالية واستهلاك منخفض للطاقة.
عملية تدفق
المواد الخام - اللودر - مجفف النطاط - الطارد - القالب - خزان الفراغ - خزان التبريد - آلة السحب - آلة القطع - مكدس الصخور (اللفاف)
قائمة الآلة الرئيسية
1. الطارد
على أساس نسبة 33: 1 L / D لتصميم اللولب ، قمنا بتطوير نسبة 38: 1 L / D.مقارنة بـ 33: 1
النسبة ، نسبة 38: 1 لها مزايا 100٪ بلاستيك ، زيادة قدرة الإنتاج بنسبة 30٪ ، تقليل استهلاك الطاقة
تصل إلى 30٪ وتصل إلى أداء البثق الخطي تقريبًا.
2. يموت رئيس
يطبق رأس القالب هيكلًا حلزونيًا ، ويتم وضع كل قناة تدفق مواد بالتساوي.كل قناة
بعد المعالجة الحرارية وتلميع المرآة لضمان تدفق المواد بسلاسة.هيكل رأس القالب مضغوط و
يوفر أيضًا ضغطًا مستقرًا ، دائمًا من 19 إلى 20 ميجا باسكال.تحت هذا الضغط ، تكون جودة الأنابيب جيدة وقليلة جدًا
تأثير على قدرة الانتاج.يمكن أن تنتج أنابيب أحادية الطبقة أو متعددة الطبقات.
3.خزان الفراغ
يتم استخدام خزان التفريغ لتشكيل الأنابيب وتبريدها ، وذلك للوصول إلى حجم الأنبوب القياسي.نحن نستخدم غرفة مزدوجة
الهيكل: الغرفة الأولى قصيرة الطول ، لضمان تبريد قوي جدًا ووظيفة تفريغ.كما هو المعاير
وضعت في مقدمة الغرفة الأولى وشكل الأنبوب يتكون بشكل أساسي من المعاير ، وهذا التصميم يمكن أن يضمن السرعة
وتشكيل وتبريد أفضل للأنابيب.
4.خزان التبريد
يستخدم خزان تبريد الماء لتبريد الأنبوب بشكل أكبر.
5. توقف الآلة
توفر آلة السحب قوة سحب كافية لسحب الأنبوب بثبات.وفقا لأحجام الأنابيب المختلفة و
السماكة ، ستقوم شركتنا بتخصيص سرعة الجر وعدد المخالب وطول الجر الفعال.ليضمن
تطابق سرعة بثق الأنبوب وسرعة التشكيل ، وتجنب أيضًا تشوه الأنبوب أثناء الجر

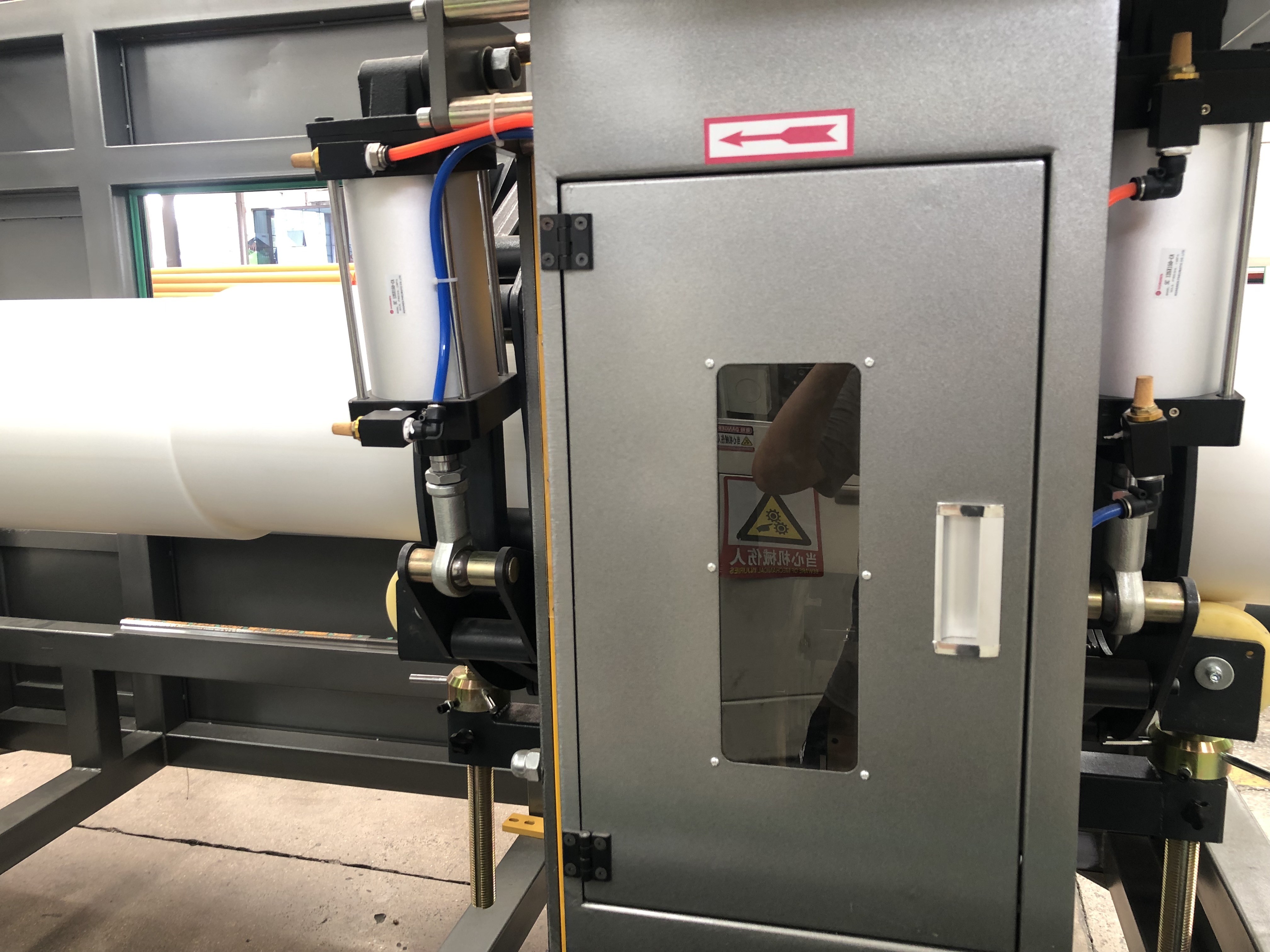

6. آلة القطع
يتم التحكم في آلة القطع بواسطة شركة Siemens PLC ، وتعمل مع وحدة التفريغ للحصول على قطع دقيق
يمكنهم ضبط طول الأنبوب الذي يريدون قطعه.إجراءات متعددة التغذية لإنجاز عملية قطع واحدة
(حماية الشفرات والمناشير ، ومنع الشفرات والمناشير الملتصقة بالأنابيب السميكة والوجه المقطوع للأنبوب أملس).
7.Stack الرف
لدعم وتفريغ الأنابيب.يمكن تخصيص طول الرافعة
