تفاصيل المنتج:
|
اسم: | خط بثق الأنبوب PVC | تفاصيل التغليف: | التفاف الفيلم |
---|---|---|---|
بلاستيك: | PVC | طلب: | صنع الأنابيب |
مواد خام: | مسحوق بولي كلوريد الفينيل | تصميم برغي: | برغي مزدوج مخروطي |
مادة البرغي: | 38CrMoALA | محرك: | سيمنز |
العاكس: | ABB | جهاز استشعار درجة الحرارة: | أومرون |
تسليط الضوء: | خط بثق الأنبوب PVC المستقر,خط بثق الأنبوب المزدوج اللولبي PVC,بثق الأنبوب البلاستيكي المستقر |
16-315mm خط بثق الأنبوب PVC

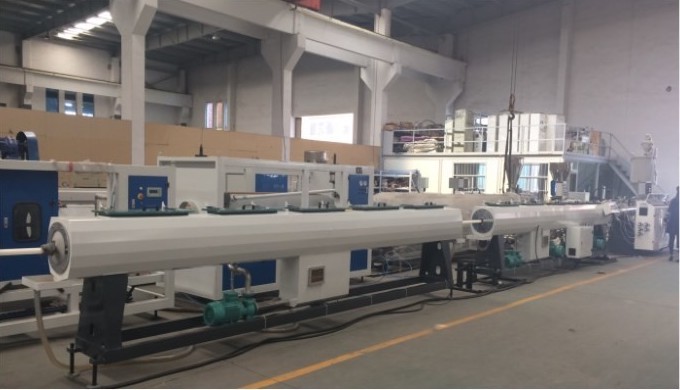

يتكون خط إنتاج الأنابيب البلاستيكية من مجموعة خلط عالية السرعة ، وجهاز بثق لولبي مزدوج مخروطي ، وقوالب ، وخزان مياه تبريد بقطر فراغ ، ومعايرة ، وطابعة حبر ، وقاطع منشار ، ومكدس ، إلخ.
يطبق الخط تصميمًا برغيًا فريدًا ، والذي يتميز بوقت قصير متبقي للمواد الموجودة في البرميل ، وتأثير جيد في التركيب والتلدين.إنها تعتمد صندوق تخفيض عالي الجودة ، مع مخطط جميل ، تشغيل مستقر وضوضاء منخفضة.يوفر سخان السيراميك الزعانف لتسخين البراميل ونظام تبريد الهواء تحكمًا دقيقًا في درجة الحرارة.يمكن لنظام التفريغ بالتفريغ أن يتخلص من الرطوبة والغازات المتطايرة من المواد ويضمن الجودة الفائقة للمنتجات.يستخدم المحرك الرئيسي منظم سرعة DC يتم التحكم فيه بالسيليكون أو منظم سرعة متغير التردد ، والذي يوفر خرج عزم دوران ثابتًا وتنظيم سرعة أقل.إنها مناسبة لمعالجة مسحوق PVC أو UPVC.
تدفق الإنتاج:
المواد الخام + المواد المضافة ← الخلط ← نقل المواد ← التغذية القسرية ← الطارد المخروطي المزدوج اللولب ← قالب البثق ← وحدة التحكم في القطر ← صندوق تشكيل الفراغ بالرش ← الرش / الغمر خزان مياه التبريد ← آلة الوسم ← جرار كاتربيلر ← القاطع ← آلة توسيع الأنابيب ← مكدس الأنابيب ← فحص الأنابيب والتعبئة
المقياس التقني:
نموذج | قطر دائرة الانبوب | الطارد | قوة الطارد | الاهلية |
LB-32A | 16-32 (أربعة) | SJ65 / 132 | 37AC | 250 |
LB-32B | 16-32 (أربعة) | SJ80 / 156 | 55AC | 350 |
LB-50A | 16-50 | SJ45 / 90 | 15AC | 100 |
LB-50B | 16-50 (مزدوج) | SJ51 / 105 | 18.5AC | 150 |
LB-50 ج | 16-50 (مزدوج) | SJ65 / 132 | 37AC | 250 |
LB-63A | 16-63 | SJ51 / 105 | 18.5AC | 150 |
LB-63B | 16-63 (مزدوج) | SJ65 / 132 | 37AC | 250 |
LB-160 | 50-160 | SJ65 / 132 | 37AC | 250 |
رطل -250 | 63-250 | SJ65 / 132 | 37AC | 250 |
رطل - 315 | 110-315 | SJ80 / 156 | 55AC | 350 |
رطل - 630 | 315-630 | SJ92 / 188 | 110 دي سي | 800 |
LB-800 | 560-800 | SJ105 / 216 | 160 دي سي | 1100 |
المكونات الرئيسية لخط الإنتاج

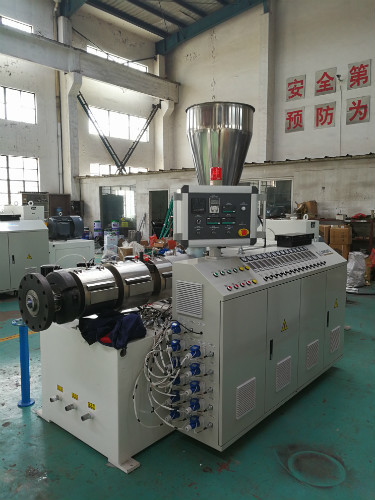

آلة البثق المخروطية المزدوجة اللولب: إنها مجهزة بنظام تغذية المواد بكميات ثابتة ، ونظام التحكم في درجة الحرارة الأوتوماتيكي ، ونظام العادم الفراغي ونظام التحكم التلقائي في السرعة.
يضمن هذا الهيكل التحكم الدقيق في درجة حرارة المواد ، واستقرار اللدونة وتحسين سرعة الإنتاج بشكل كبير.المحرك الرئيسي هو محول مباشر أو محول تردد.
قوالب البثق PVC: المواد عالية الجودة 40Cr.يتم التعامل مع سطح القوالب بالتلميع والطلاء بالكروم.إنها تتبنى هيكل دوامة متعددة الرؤوس.الذوبان لديه ضغط منخفض.بثق بكميات عالية ، لا يزال رأس القالب يحافظ على درجة حرارة منخفضة.

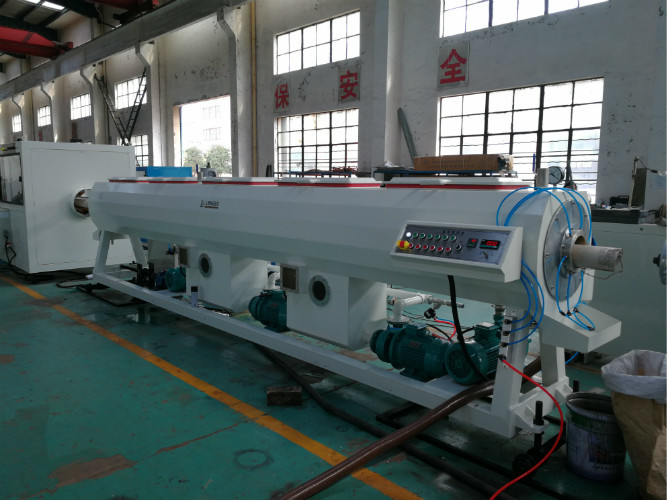

خزان مياه معايرة الفراغ: مادة الجسم عبارة عن لوح فولاذي مقاوم للصدأ ذو صلابة عالية ونوعية جيدة.إنها مقاومة للضغط العالي ومقاومة للتآكل وذات مرحلتين للأنابيب ذات القطر الكبير.
تتحكم الكهرباء في درجة حرارة الماء.
مادة الفوهة هي بلاستيك هندسي ABS.يمكن تعديل إطار الآلة بثلاثة أبعاد.يعتمد الانتقال من الأمام إلى الخلف على محرك مخفض دائري وأعلى ولأسفل ولليسار ولليمين يعتمد ضبط المسمار.

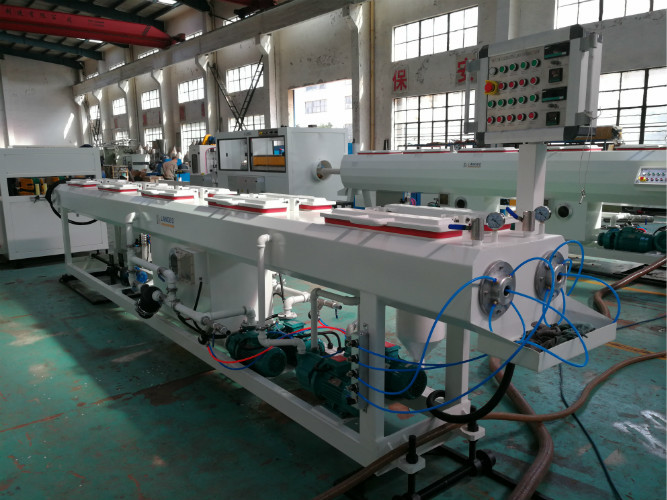

خزان تبريد رذاذ الماء: الجسم مصنوع من الفولاذ المقاوم للصدأ والظل ستارة شفافة PVC ناعمة.تعويم الفولاذ المقاوم للصدأ يضبط مستوى الماء والكهرباء تتحكم في درجة حرارة الماء.مادة الفوهة هي بلاستيك هندسي ABS.

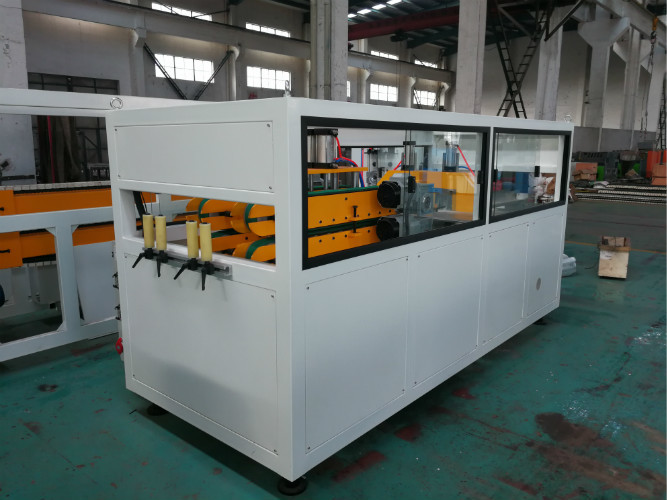

آلة السحب: تعتمد أسلوب تحويل التردد.ينتقل كل إطار جر بسلسلة تضمن تحرك كل مسار في وقت واحد.إنه لقط المرونة الهوائية.

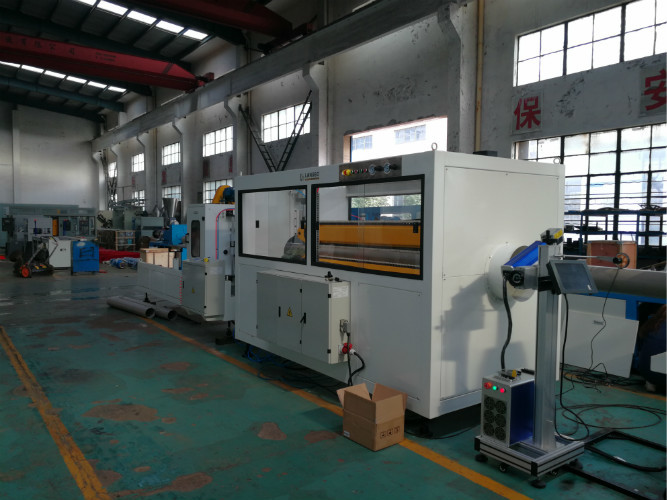

آلة القطع: إنها قطع كوكبية لقطر كبير.تأخذ الشفرة جزءًا من الدوران والقطع ويحدث إدخال جزء من الشفرة ثورة.لديها هيكل قطع الزاوية ، وجهاز نصف لقط وتنظيف من الألومنيوم الهوائي.
نظام التحكم: يمكننا أن نقدم نظام التحكم Siemens PLC وهو نظام تحكم ذكي.كما يمكننا تقديم نظام تحكم عادي يستخدم أجزاء كهربائية من Siemens ، وجهاز تحكم بدرجة الحرارة Omron.العملية بسيطة.
الطارد خزان فراغ
آلة السحبخزان فراغ مع وظيفة التبريد
آلة القطع آلة السحب
