تفاصيل المنتج:
|
اسم: | خط بثق الأنبوب PVC | تفاصيل التغليف: | التفاف الفيلم |
---|---|---|---|
بلاستيك: | PVC | طلب: | صنع الأنابيب |
مواد خام: | مسحوق بولي كلوريد الفينيل | تصميم برغي: | برغي مزدوج مخروطي |
مادة البرغي: | 38CrMoALA | محرك: | سيمنز |
العاكس: | ABB | جهاز استشعار درجة الحرارة: | أومرون |
تسليط الضوء: | خط إنتاج الأنابيب البلاستيكية UPVC,آلة بثق الأنابيب البلاستيكية 100 كجم / ساعة,آلة بثق الأنابيب البلاستيكية UPVC |
خط إنتاج الأنابيب البلاستيكية البلاستيكية
المقدمة
يستخدم هذا الخط بشكل أساسي في إنتاج أنابيب UPVC بأقطار كبيرة وسمك جدار أنابيب مختلف في جوانب مثل السباكة الزراعية والإنشائية وكابلات الطين.يمكن أن يكون قطر الأنبوب الأقصى 1200 مم.
المقياس التقني
نموذج | LB63 | رطل 110 | رطل 250 | LB315 | LB630 | LB800 |
قطر دائرة الانبوب | 20-63 ملم | 20-110 ملم | 75-250 ملم | 110-315 ملم | 315-630 ملم | 500-800 مم |
نموذج الطارد | SJ65 | SJ75 | SJ90 | SJ90 | SJ120 | SJ120 + SJ90 |
قوة المحرك | 37 كيلو واط | 55 كيلو واط | 90 كيلو واط | 160 كيلو واط | 280 كيلو واط | 280 كيلو واط + 160 كيلو واط |
قدرة البثق | 100 كجم / ساعة | 150 كجم | 220 كجم | 400 كجم | 700 كجم | 1000 كجم |
مسحوق PVC + مادة مضافة - خلط - وحدة تغذية المواد - آلة بثق لولبية مزدوجة - قالب ومعاير - آلة تشكيل الفراغ - آلة تبريد بالرش - آلة سحب - آلة قطع- - رف التفريغ أو آلة تجويف الأنابيب.
لولب الطارد تصميم متطور ، والذي يوفر حماية قوية للبلاستيك PVC ، ونظام التحكم Siemens PLC يجعل التشغيل أكثر ملاءمة.سيضمن نظام التفريغ جودة الأنابيب البلاستيكية النهائية.
جسم الخزان لمعايرة الفراغ ووحدات التبريد يعتمد الفولاذ المقاوم للصدأ 304 # ، نظام فراغ متعدد الأقسام يضمن التحجيم المستقر والتبريد للأنابيب ؛نظام التبريد الخاص يحسن كفاءة التبريد.نظام التحكم في درجة حرارة الماء التلقائي يجعل الماكينة أكثر ذكاءً.
بالنسبة لأحجام الأنابيب المختلفة ، فإن آلة التفريغ ستعتمد على نوعين من اليرقات ، وثلاث يرقات ، وأربع يرقات ، وستة يرقات مصممة لمتطلبات مختلفة.يستخدم لقط Pedrail نظام دمج ميكانيكي وهوائي ، وهو أكثر موثوقية في الأداء
يعتمد نظام القطع قاطعًا بدون غبار أو وسيلة قطع كوكبية ؛يوجد نظام لجمع الغبار يضمن بيئة عمل نظيفة.

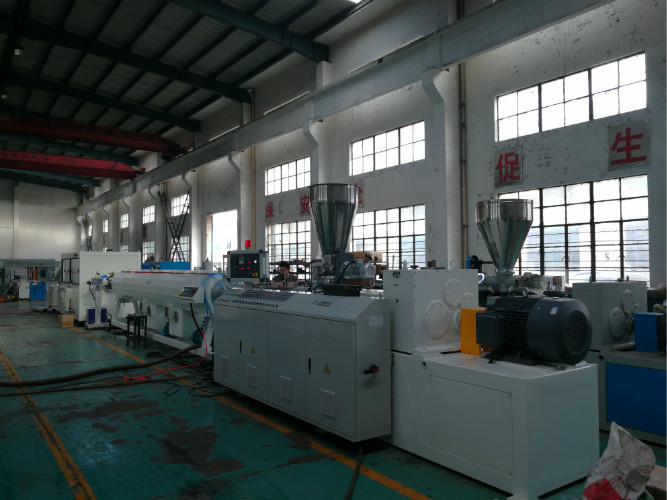

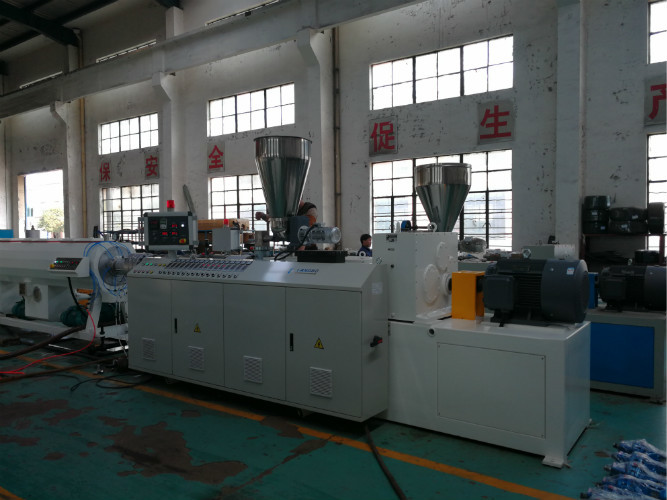

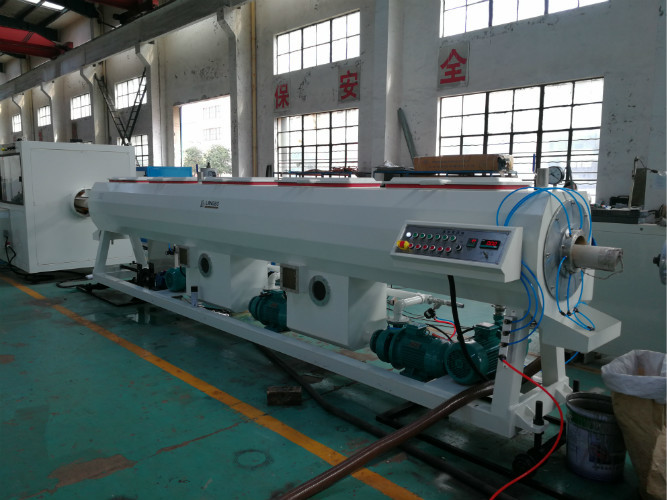

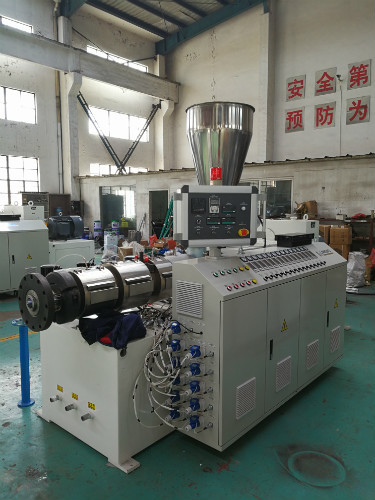

خزان فراغ الطارد

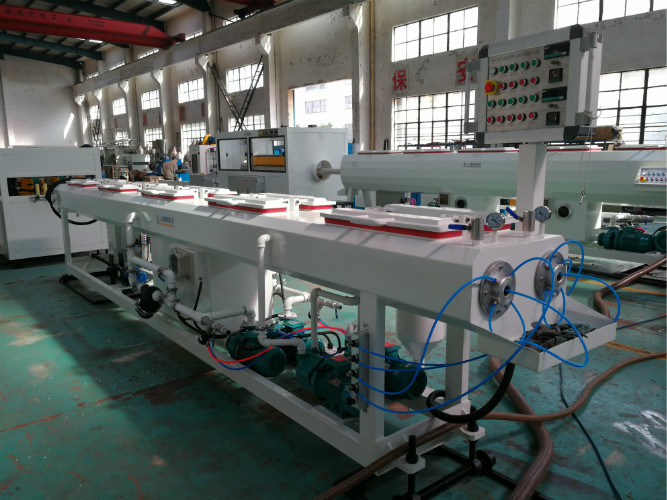

خزان فراغ آلة السحب مع وظيفة التبريد

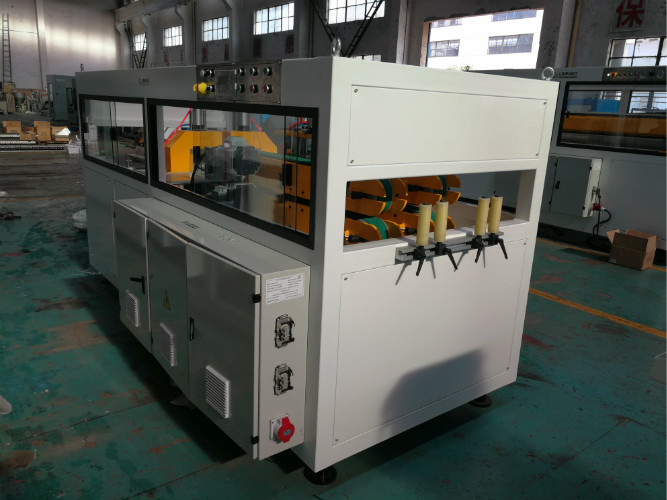

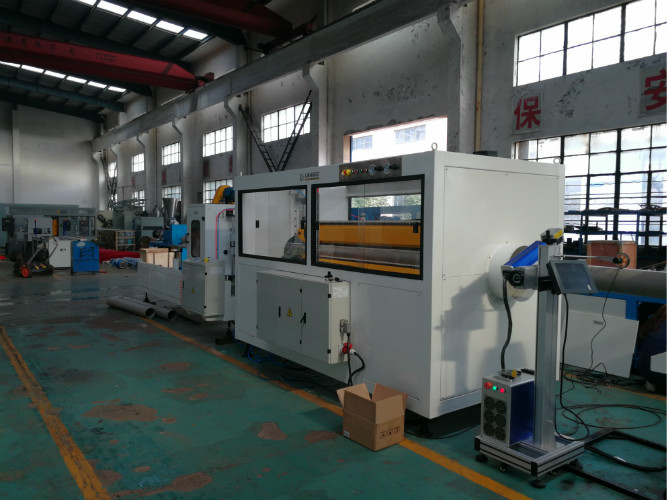

آلة القطع آلة السحب
معلومات تقنية
نموذج | رطل 160 | رطل 250 | LB315 | LB630 | LB800 |
حجم الأنبوب | 50 ~ 160 ملم | 75 ~ 250 ملم | 110 ~ 315 ملم | 315 ~ 630 ملم | 500 ~ 800 مم |
الطارد | SJZ65 / 132 | SJZ80 / 156 | SJZ92 / 188 | SJZ92 / 188 | SJZ92 / 188 |
قوة المحرك | 37 كيلو واط | 55 كيلو واط | 90 كيلو واط | 110 كيلو واط | 132 كيلو واط |
انتاج | 250 كجم | 350 كجم | 550 كجم | 600 كجم | 700 كجم |
