تفاصيل المنتج:
|
| اسم: | خط بثق الأنبوب PVC | تفاصيل التغليف: | التفاف الفيلم |
|---|---|---|---|
| بلاستيك: | PVC | طلب: | صنع الأنابيب |
| مواد خام: | مسحوق PVC | تصميم برغي: | برغي مزدوج مخروطي |
| مادة البرغي: | 38CrMoALA | محرك: | سيمنز |
| العاكس: | ABB | جهاز استشعار درجة الحرارة: | أومرون |
| تسليط الضوء: | آلة تصنيع الأنابيب البلاستيكية 400 مم,آلة تصنيع أنابيب المسحوق البلاستيكية,آلة البثق المزدوجة اللولب المخروطي 400 مم |
||

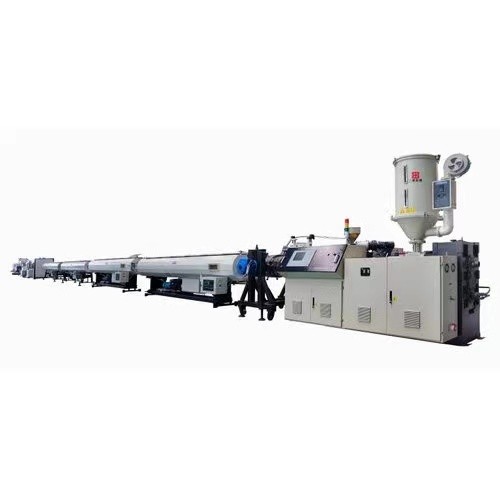

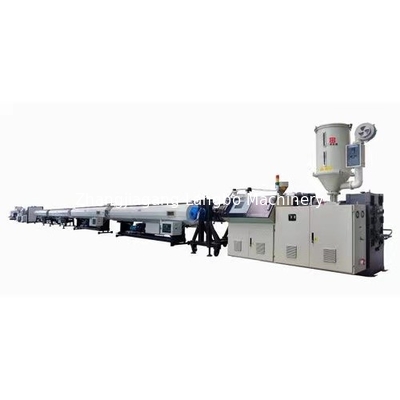

مصنع تصنيع الأنابيب البلاستيكية 50-400 مم
تدفق عملية الإنتاج
الخطوة الأولى في إنتاج الأنابيب هي تحضير المواد الخام.يمكن للعملاء مزج مسحوق PVC مع الإضافات الأخرى بأنفسهم.سيتم تغذية الخليط في الطارد.سيتم تلدين المادة في الطارد ثم يتم بثقها في القالب.يتم تشكيل المادة عن طريق القالب وتخرج مع شكل الأنبوب.الأنبوب المبثوق من القالب ساخن وناعم.ستتم معايرة الأنبوب ذي الشكل غير المستقر وتبريده بواسطة غلاف فراغ في خزان معايرة الفراغ.ثم يذهب الأنبوب إلى خزان التبريد لمزيد من التبريد.تقف وحدة السحب بجانب خزان التبريد وأخذ الأنبوب بعيدًا عن الطارد.وفقًا للطول المحدد ، سيتم قطع الأنبوب ثم تعبئته للنقل.
| نموذج | قطر دائرة الانبوب | الطارد | قوة الطارد | الاهلية |
| LB-32A | 16-32 (أربعة) | SJ65 / 132 | 37AC | 250 |
| LB-32B | 16-32 (أربعة) | SJ80 / 156 | 55AC | 350 |
| LB-50A | 16-50 | SJ45 / 90 | 15AC | 100 |
| LB-50B | 16-50 (مزدوج) | SJ51 / 105 | 18.5AC | 150 |
| LB-50 ج | 16-50 (مزدوج) | SJ65 / 132 | 37AC | 250 |
| LB-63A | 16-63 | SJ51 / 105 | 18.5AC | 150 |
| LB-63B | 16-63 (مزدوج) | SJ65 / 132 | 37AC | 250 |
| LB-160 | 50-160 | SJ65 / 132 | 37AC | 250 |
| رطل -250 | 63-250 | SJ65 / 132 | 37AC | 250 |
| رطل - 315 | 110-315 | SJ80 / 156 | 55AC | 350 |
| رطل - 630 | 315-630 | SJ92 / 188 | 110 دي سي | 800 |
| LB-800 | 560-800 | SJ105 / 216 | 160 دي سي | 1100 |
مقدمة عن المكونات

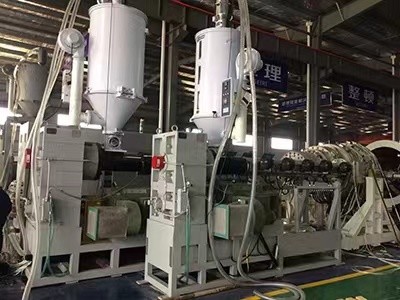

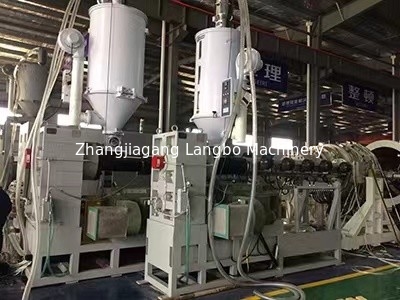

برغي مزدوج مخروطي الطارد
مركبات PVC حساسة للقص ودرجات الحرارة المرتفعة.لذلك ، يجب أن نعالج بلطف إما على آلات البثق المزدوجة اللولب المتوازي أو المخروطي ، اعتمادًا على متطلبات الإنتاجية وأبعاد الأنابيب.كآلة احترافية ، يمكن لماكينة البثق المزدوجة اللولب المخروطي معالجة ليس فقط مركبات PVC ، خليط من PVC والخشب / المركب ولكن أيضًا مركبات PP / PE ومسحوق الخشب.

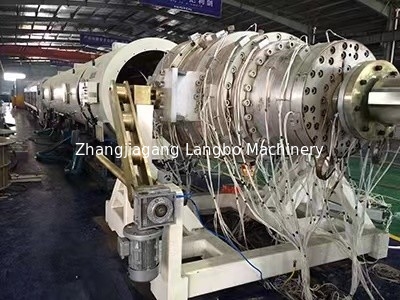

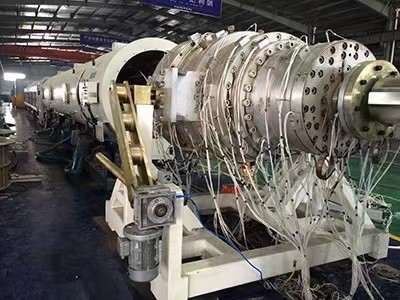

عفن
يتم تشكيل شكل الأنبوب بواسطة قالب بمواد خام مختلفة.يوفر التصميم الخاص لقالبنا لزوجة مثالية لصهر المواد ، مما يؤثر على تشكيل الأنبوب وطاقة البثق.جميع الوجوه التي تلامس المواد مصقولة ، ولهذا السبب ، يمكن تقليل احتكاك البثق.

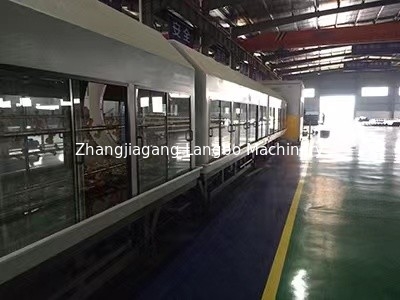

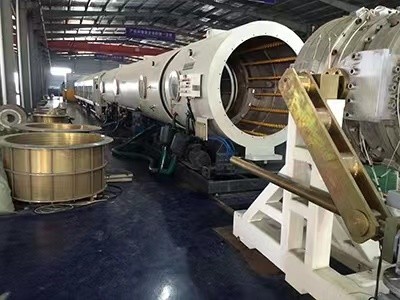

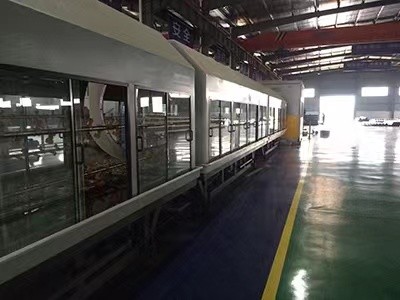

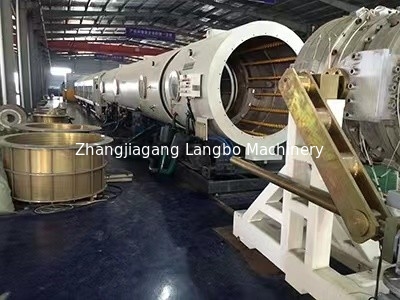

خزان معايرة الفراغ وخزان التبريد
من خلال خزان معايرة الفراغ ، سيتم تحديد شكل الأنبوب.بالإضافة إلى أن جودة سطح الأنابيب تتأثر بهذه الخطوة.يتم تصنيع خزانات المعايرة الفراغية LANGBO من الفولاذ المقاوم للصدأ.تم تصميم فوهات الرش لتحقيق أقصى أداء تبريد.يرش ماء التبريد على سطح الأنبوب البلاستيكي الساخن.إلى جانب تشكيل القالب ، سيتم تحديد جودة سطح الأنابيب.
يمكن تعديل الضغط على خزان التفريغ ، لذلك يمكن تثبيت ضغط الفراغ وفقًا لمتطلبات الأنابيب.نقوم بإغلاق الحشية لكل غطاء على خزان التفريغ.هذا يوقف تسرب الفراغ ويقلل من استهلاك الطاقة.لقد اعتمدنا تقنية المعالجة المتطورة من أجل ضمان جودة منتجاتنا.

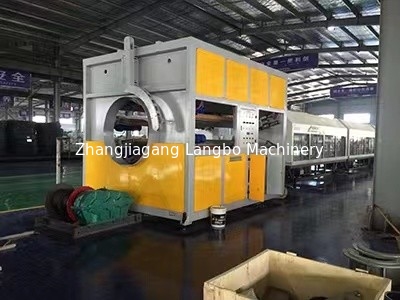

سحب الوحدة
لدينا مجموعة واسعة من وحدات التفريغ التي يمكن أن توفر للعملاء الحل المثالي مع نطاق قطر من 16 إلى 800 مم.
يمكن اعتماد وحدات Caterpillar و Belt Haul-off وفقًا لظروف الإنتاج.
يمكن ربط سرعة السحب مع سرعة البثق ، بحيث يكون سمك الجدار أكثر تناسقًا.
عادة ما تستخدم وحدة حزام السحب للأنابيب الصغيرة والبثق عالي السرعة.إنه خالي من الاهتزازات ويضمن تحكمًا ممتازًا حتى في السرعات العالية.
يمكن أن تأخذ Caterpillar الأنابيب الكبيرة بسهولة.سطح Claws مغطى برغوة PU والتي يمكن أن تمنع الانزلاق بين الأنابيب والمخالب.
يمكن ضبط سرعة الأحزمة واليرقة بواسطة العاكس.لذلك يمكن للإنسان أن يعمل على لوحة التحكم بسهولة.

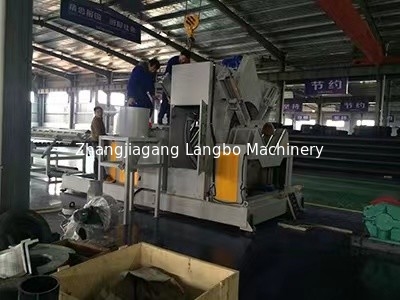

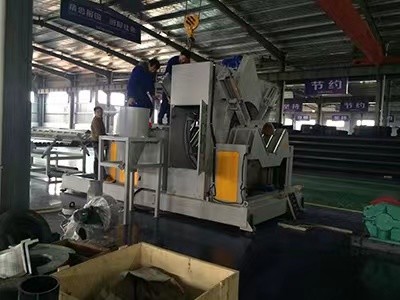

القاطع
يمكن أن يضمن القاطع ذو الأداء العالي نفس طول الأنابيب المقطوعة.لذلك هناك حاجة لجهاز التشفير عالي الجودة ووحدة التقطيع الدقيقة.على غرار وحدة السحب ، فإن القاطع لديه مفهومان للتصميم: قاطع المنشار وقاطع منشار الكواكب.ذلك يعتمد على قطر قطع الأنابيب.
نظام التحكم
يشتمل نظام التحكم على وحدة التحكم والمنفذ ذات الصلة بالعمليات بأكملها مثل وحدة PLC ولوحة HMI (واجهة الآلة البشرية) ومقياس الحرارة والموصل وما إلى ذلك.تعتبر العناصر ذات الجودة العالية مهمة لإنتاج مستقر ودقيق.

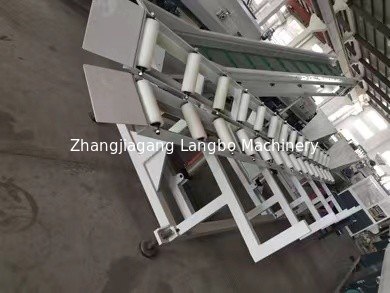

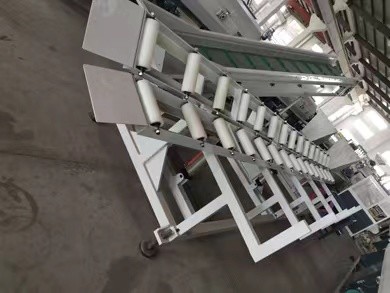

وحدة اختيارية
لإنتاج الأنابيب ، هناك بعض الوحدات الوظيفية مثل الليزر ، وطابعة الحبر ، ومكدس الأنابيب ، وآلة تشكيل المقبس.
باستخدام الطابعة ، يمكن لمصنع الأنابيب كتابة معلومات الإنتاج على الأنابيب.
يمكن استخدام المعبئ لتجميع الأنابيب بعد القطع.
يمكن لآلة تشكيل المقبس تشكيل أحد طرفي الأنبوب بقطر أكبر ، بحيث يمكن توصيل الأنبوبين من طرف إلى طرف.
