خط بثق لوح الرغوة PVC برغي مزدوج 110kw ماكينة

المقدمة

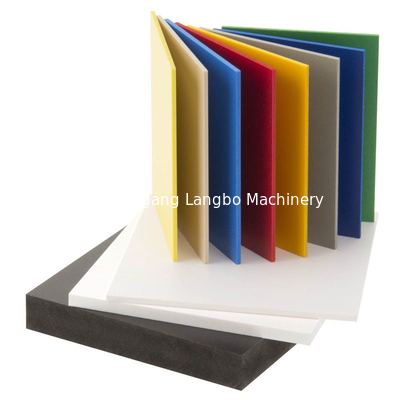

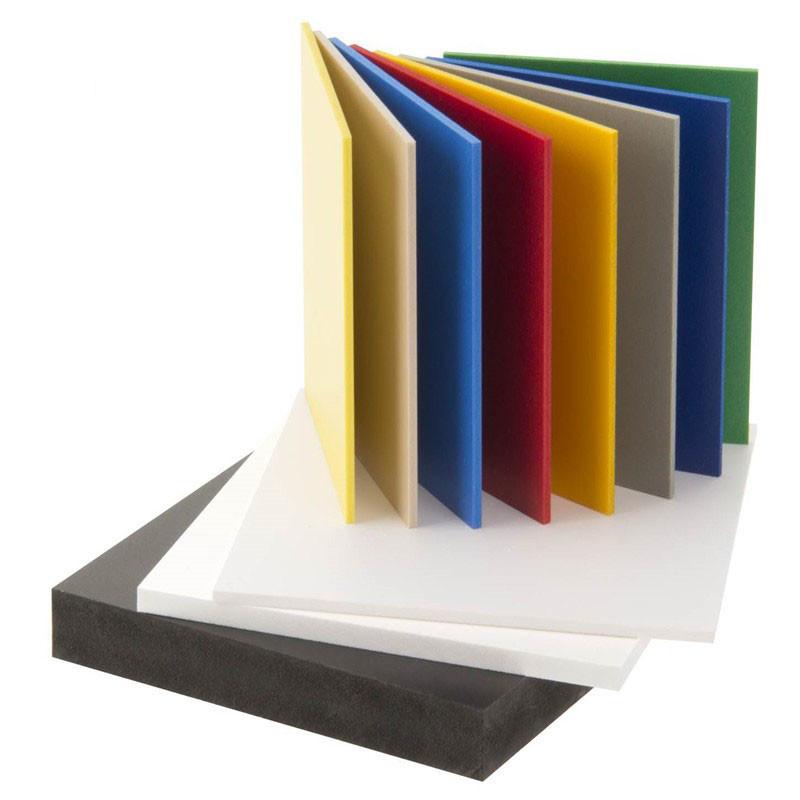

لوح الرغوة PVC ، المعروف أيضًا باسم لوحة Chevron أو لوح Andy يستخدم على نطاق واسع للتطبيقات الداخلية والخارجية.وهو يتألف من التركيب الكيميائي ، بولي فينيل كلورايد ، الذي يستخدم في صناعة الأثاث والبناء والإعلان.

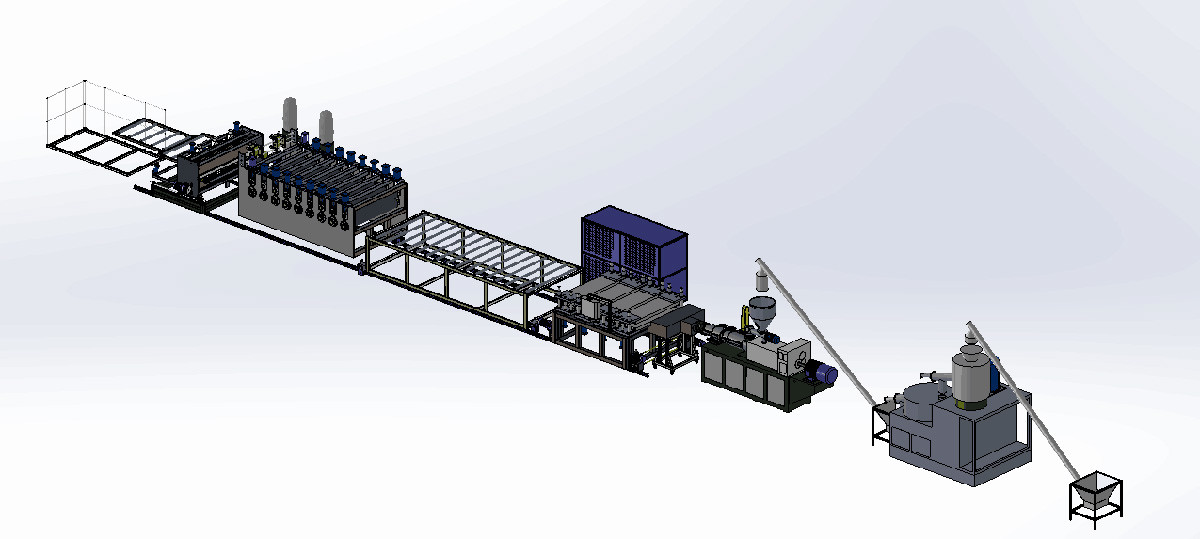

أجزاء خط إنتاج ألواح الرغوة

1. خلاط

يتكون من جزأين رئيسيين:

• خزان ساخن (علوي)
• يحتوي الخزان الساخن على شفرة من الفولاذ المقاوم للصدأ وسخان.
• تذكر أن المواد الخام قد تحتوي على بعض الرطوبة التي يجب عليك إزالتها قبل متابعة المعالجة.
• يتم توليد الحرارة اللازمة لطرد الرطوبة من السخان والاحتكاك بسبب تأثير الشفرة عالي السرعة على المسحوق.
• خزان التبريد (سفلي)
• في حين أن التسخين ضروري لتجفيف المواد ، فقد يتسبب في التحلل واللدائن.
• لا نريد أن يحدث هذا في الخلاط.فقط في الطارد.وبالتالي ، فإننا نقوم بتفريغ المواد الخام الساخنة بسرعة في خزان التبريد.
• لها مدخل ماء بارد ومخرج ماء ساخن.كما أن لديها محرك منخفض السرعة.
• بعد تبريد المواد الخام إلى حوالي 45 ، يتم تفريغ المواد من خزان التبريد إلى اللودر اللولبي ، والذي سنتحدث عنه بعد ذلك:

2.محمل المسمار

هل يمكنك رؤية الخزان المستطيل المصنوع من الفولاذ المقاوم للصدأ في الصورة أعلاه؟تقوم بتجميع المواد الخام التي يتم تفريغها من خزان التبريد لخلاط بارد وساخن PVC.

تبلغ سعتها 200 كيلوغرام.كما أنها مزودة بجهاز توقيت.

الآن يجب أن ينقل اللودر اللولبي المواد الخام إلى قادوس التغذية ، وهو جزء من الطارد.لهذا الغرض ، يحتوي على لولب حلزوني دوار يجرف المواد وينقلها لأعلى قبل تحريرها في قادوس التغذية على شكل مخروطي الشكل.

من القادوس ، تنزل المواد الخام إلى البراغي الدوارة بواسطة جاذبية اللولب المزدوج.يسمح لك اللودر اللولبي الخاص بنا بضبط وقت الانتظار ووقت التحميل.هذا يسمح للودر اللولبي بالعمل بشكل مستقل.إنها ميزة رائعة لأن ؛ليس عليك استئجار أيدي إضافية لتحميل المواد الخام يدويًا.وبالتالي ، فإنك توفر عملك وأموالك.لقد صنعناها أيضًا باستخدام الفولاذ المقاوم للصدأ بدلاً من الألومنيوم لمنحها عمر خدمة أطول.

3.برغي مزدوج مخروطي الطارد

يعتبر البثق الخطوة الأكثر أهمية في تصنيع لوح الرغوة PVC.

يستلزم تسخين وتلدين راتنجات PVC وغيرها من المواد الخام لتشكيل بوليمر بلاستيكي منصهر يتدفق بحرية.

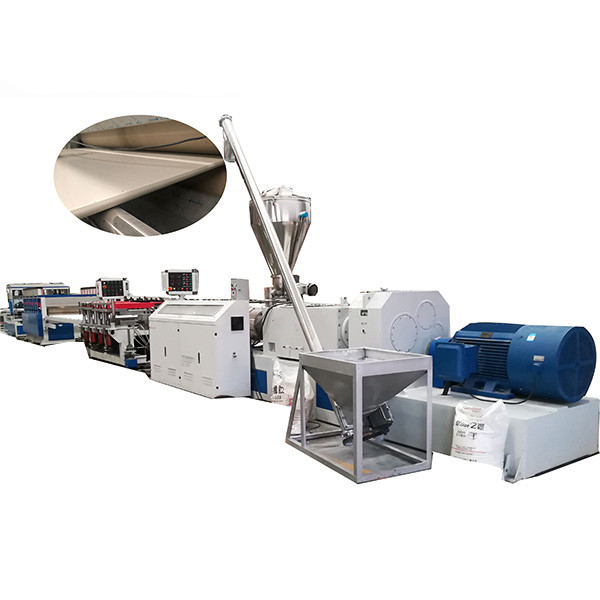

استخدمنا آلة بثق مخروطية ثنائية اللولب لخطنا.على الرغم من أنها قد تبدو وكأنها آلة معقدة ، إلا أنها سهلة الفهم.

أولاً ، يحتوي على اثنين من البراغي الدوارة في البرميل.يدورون في اتجاهين متعاكسين لنقل المواد البلاستيكية للأمام وللدنة المادة.

توفر سخانات الألمنيوم المصبوب الموضوعة تحت البرميل درجات حرارة عالية مطلوبة لإذابة راتينج PVC والإضافات الأخرى.

يتم توليد المزيد من الحرارة عن طريق الاحتكاك حيث تنقل البراغي المواد من خلال الطارد.

تحتاج أيضًا إلى معرفة أن التحكم في درجة الحرارة أمر ضروري للغاية.يمكن أن تتسبب درجات الحرارة المرتفعة في تدهور المواد الخام المصنوعة من الراتينج PVC.

وستؤدي درجات الحرارة المنخفضة إلى عدم اكتمال العملية.

لمراقبة درجات الحرارة ، قامت LANGBO MACHINERY بتضمين وحدة التحكم في درجة الحرارة Ormon التي يتم التحكم فيها في الخزانة الكهربائية.

إذا ارتفعت درجات الحرارة عن المطلوب ، يمكن أن تكون مراوح التبريد المبطنة للبرميل نشطة.تم إعداد آلتنا لإصدار تحذير إذا كانت درجات الحرارة غير طبيعية.

4.تي يموت

في صناعة البلاستيك غير الرغوي مثل التشكيل الجانبي البلاستيكي PVC ، لوح التزيين wpc ، فإن قالب التشكيل على شكل حرف T يعطي البثق شكله النهائي المسطح.

ولكن في عملية الرغوة ، يوقف t-die الرغوة من التمدد.ويعطيه شكلًا عامًا سيتم إتقانه لاحقًا في جدول المعايرة.

لاحظ أيضًا أنه بعد أن تترك الورقة القالب ، فإنها ستتمدد كالفقاعات الرغوية في هيكلها الداخلي.

يتم التحكم في هذا التمدد بواسطة القوالب لضمان حصولك على الشكل النهائي المطلوب والسماكة المناسبة.

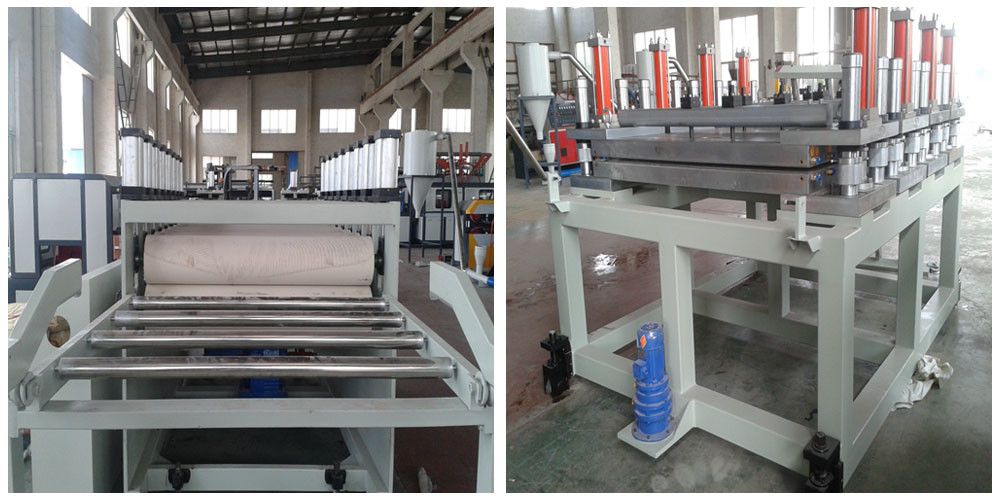

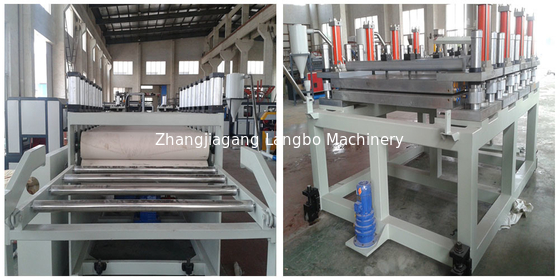

5.جدول المعايرة

عندما يترك البثق قالب التشكيل ، فإنه يدخل في طاولة المعايرة.لذلك ، تم تثبيته بجانب قالب التشكيل على شكل حرف T.

ولكن ما هو؟إنها طاولة تحتوي على المعدات اللازمة للرغوة والتبريد.

في حالة آلة الرغوة PVC الخاصة بنا ، فإن هذه المعدات هي قوالب الرغوة وقوس التبريد.

دعونا نناقشها بالكامل:

6.Gقوالب تشكيل الروب

تتشكل القوالب مثل اللوح النهائي.سطحها الداخلي مصنوع من الفولاذ المقاوم للصدأ لقوة التحمل.

إنه مصقول لتوفير أقل قدر من المقاومة لحركة لوح الرغوة البلاستيكية.
