خط إنتاج بثق الأنابيب المموجة من مادة PVC
وصف مختصر
يتميز هذا الخط بتلدين مستقر، وإنتاجية عالية، وقوة قص منخفضة، وعمر خدمة طويل ومزايا أخرى. يتكون خط الإنتاج من نظام تحكم، وطارد لولبي مزدوج مخروطي أو طارد لولبي مزدوج متوازي، وقالب بثق، ووحدة معايرة، ووحدة سحب، وآلة تغطية الأفلام، وراصة.
يعتمد خط إنتاج الأنابيب هذا على التكنولوجيا المتقدمة في أوروبا، وهو إنجاز بحثي جديد لخط الإنتاج الموفر للطاقة، وهو مناسب للبثق عالي السرعة لأنابيب HDPE و PP وغيرها من الأنابيب البولي أوليفينية. بالمقارنة مع خط الإنتاج الشائع، يصل تأثير توفير الطاقة إلى 35٪، وتزداد كفاءة المنتج بأكثر من 1 مرة، وبالتالي فإنه لا يوفر فقط تكلفة الموقع والقوى العاملة، ولكنه يحسن أيضًا الكفاءة.
يتميز خط الإنتاج هذا بمظهر لطيف، ودرجة أوتوماتيكية أعلى، وإنتاج موثوق ومستقر.
الميزات والفوائد التقنية
أنظمة السباكة وإمدادات المياه (توزيع مياه الشرب، الصرف الصحي).
أنظمة الصرف الصحي والصرف الصحي (شبكات الصرف الصحي البلدية، الصرف الصحي تحت الأرض).
القنوات الكهربائية (حماية الكابلات والأسلاك في البناء).
الري الزراعي (نقل المياه لحقول المحاصيل والصوبات الزراعية).
الأنابيب الصناعية (النقل الكيميائي، التهوية، وأنظمة الهواء المضغوط).
عملية الإنتاج
مسحوق PVC + مادة مضافة — خلط — وحدة تغذية المواد — طارد لولبي مزدوج — قالب ومعاير — خزان تفريغ وتبريد — آلة تبريد بالرش — آلة سحب — آلة قطع — رف تفريغ أو آلة تدوير الأنابيب.
المواصفات:
| الموديل | قطر الأنبوب (مم) | موديل الطارد | قدرة المحرك (كيلووات) |
| LB-32F | 16-32 (أربعة أنابيب) | SJSZ65/132 | 37 تيار متردد |
| LB-32E | 16-32 (أنبوب مزدوج) | SJSZ51/105 | 22 تيار متردد |
| LB-32W | 16-32 (أنبوب مزدوج) | SJSZ65/132 | 37 تيار متردد |
| LB-40E | 16-40 (أنبوب مزدوج) | SJSZ51/105 | 22 تيار متردد |
| LB-40W | 16-40 (أنبوب مزدوج) | SJSZ65/132 | 37 تيار متردد |
| LB-50E | 16-50 (أنبوب مزدوج) | SJSZ51/105 | 22 تيار متردد |
| LB-50W | 16-50 (أنبوب مزدوج) | SJSZ65/132 | 37 تيار متردد |
| LB-63W | 16-63 (أنبوب مزدوج) | SJSZ65/132 | 37 تيار متردد |
تفاصيل المنتج
1. خلط وتغذية المواد الخام
يتم وزن راتنج PVC والمثبتات والملدنات والمواد المضافة الأخرى بدقة وخلطها في خلاط أوتوماتيكي.
- يتم تغذية المادة المخلوطة في قادوس الطارد.
2. البثق وتشكيل الأنابيب
- يقوم الطارد اللولبي المزدوج بتسخين وذوبان خليط PVC، ودفعه من خلالرأس القالبلتشكيل شكل أنبوب مستمر.
- يتم التحكم في قطر الأنبوب وسمك الجدار بواسطة قالب البثق وغلاف التحجيم.

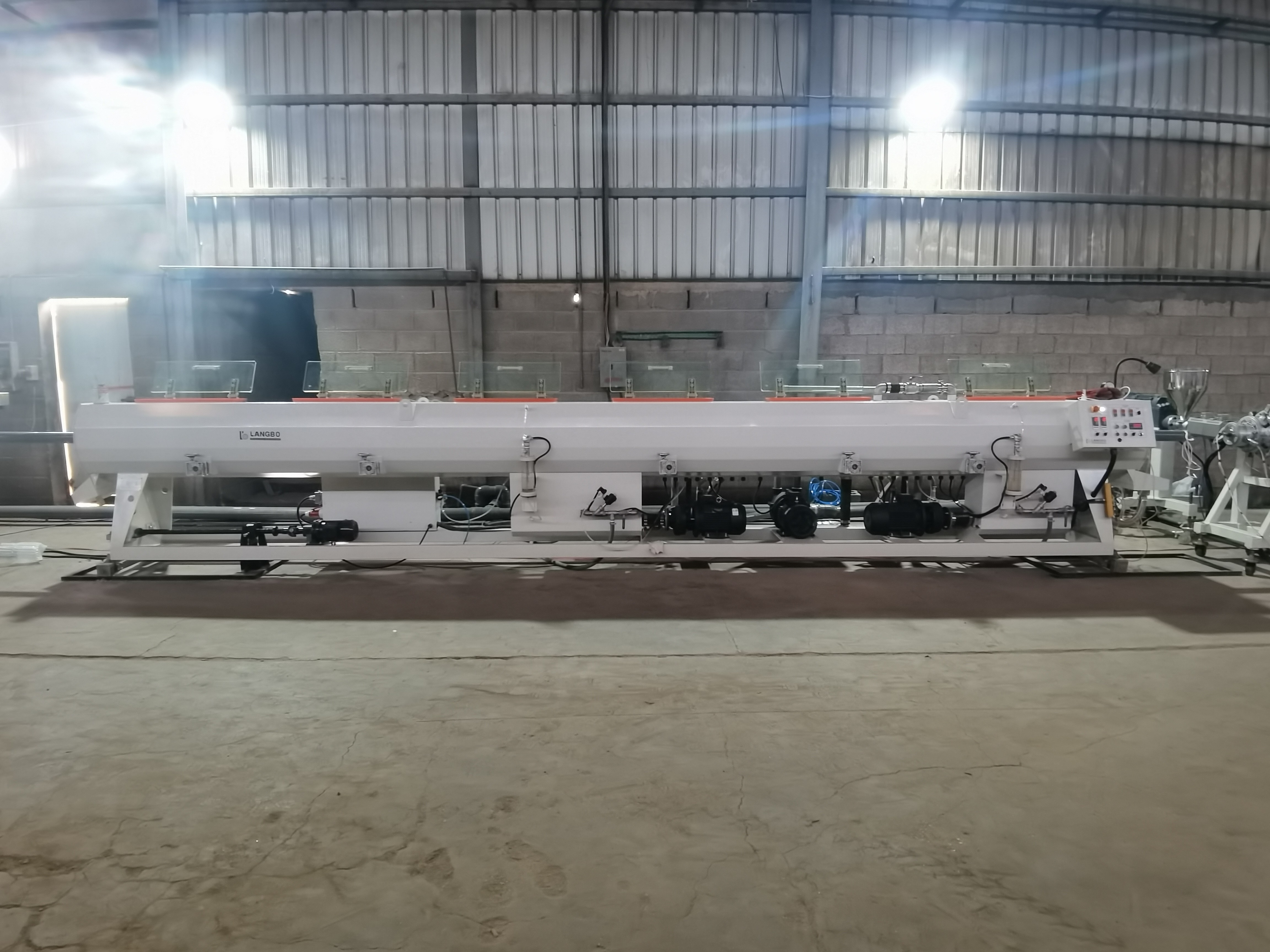

3. التحجيم والتبريد بالفراغ
- يمر الأنبوب المشكل حديثًا عبر خزان تحجيم بالفراغلضمان أبعاد دقيقة.
- ثم يدخل إلى خزان ماء التبريد لتصلب الهيكل والحفاظ على استقرار الشكل.
4. السحب والقطع
- تسحب آلة السحب الأنبوب بسرعة محكومة للحفاظ على الاتساق. - تقوم آلة القطع الأوتوماتيكية بقطع الأنبوب إلى أطوال مرغوبة (مثل 4 أمتار، 6 أمتار). 5. التراص والتعبئة
- يتم تكديس الأنابيب النهائية وتعبئتها تلقائيًا للتخزين أو الشحن.
