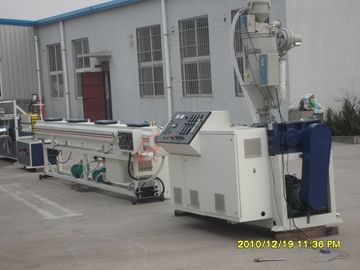

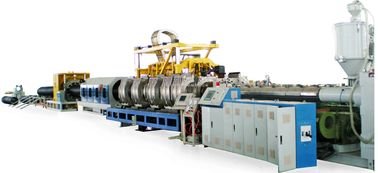

خط بثق الأنبوب المموج أحادي الجدار PE PP ، آلة بثق الأنبوب المموج
تم تصميم هذا الخط لإنتاج أنابيب متجانسة أحادية الجدار وهي مادة PP و PE و PA الخ ، برغي خاص مصمم ، برغي منظم خاص ، قالب هيكل خاص لحماية البرغي والبرميل من التآكل السهل ويعطي عملية تشكيل سهلة ، هذا النوع من الأنابيب ، يحمي أنبوب السيارة والقطار ، أنبوب الإمداد والصرف للغسالة ، ري المزرعة وما إلى ذلك.
المؤشرات الفنية الاساسية:
| نموذج الآلة الرئيسية | سج -35 | سج -45 | سج -65 |
| نطاق قطر الأنابيب (مم) | 6-12 | 9-25 | 25-50 |
| الآلة الرئيسية I / D | 30: 1 | 30: 1 | 30: 1 |
| الإخراج (كجم / ساعة) | 15 | 30 | 60 |
| سعة المحرك الرئيسية (KW) | 5.5 | 11 | 18.5 |
| سعة آلة التشكيل (KW) | 1.5 | 2.2 | 3.0 |
| زوج من الوحدات | 42 | 42 | 50 |
| وضع التبريد | تبريد المياه والهواء | ||
| سرعة الإنتاج (دقيقة / دقيقة) | 5-12 | 5-12 | 5-12 |
| الطاقة المركبة (KW) | 12 | 20 | 30 |
1. يعتمد الطارد على التحكم في تحويل التردد ، الضبط البسيط ، التشغيل الموثوق به ، التشغيل المستقر وانخفاض استهلاك الطاقة. الطارد ، رأس الماكينة والجر تتبنى خزانة عمودية أحادية الجسم ، وهي مناسب للتحكم المركزي وتشغيل مجموعة كاملة من المعدات.
2. برغي الطارد والأسطوانة مصنوعان من الفولاذ النيتريدي عالي الجودة 38CrMOAlA ، والذي تم تشكيله ، خفف و نيتروجين.لقد جعل التصميم الفريد المادة بلاستيكية ذات تأثير جيد ومستقرإنتاج.
3. تم اعتماد رأس التغذية المركزي لتشكيل الأنابيب ، والتبريد بالرش مع نوع الغمر بالماء المعتمدة لتحجيم الفراغ: دقة عالية ، حتى سمك
4. تم اعتماد جرار مجنزر خاص من النوع V لضمان أن الأنبوب ليس من السهل إحداث تشوه في الجر.
5 ، آلة اللف تعتمد تحكم محرك عزم الدوران غير المتزامن ثلاثي الطور ، والتغلب على المركز بشكل فعال عيوب التوتر ، ويتم التحكم فيها بواسطة خزانة كهربائية منفصلة ، لتسهيل التشغيل المستقل بشكل أفضل ، السيطرة على عملية الإنتاج.
6. عند إنتاج أنبوب بقطر صغير ، يتم اعتماد أنبوب ملف الأنبوب الصلب العمودي ؛ في إنتاج كبير قطر الأنبوب ، استخدام إطار كومة الأنبوب ، مع جهاز قطع الأنبوب المناسب ، يمكن أن ينتج مختلفًا مواصفات الأنابيب الصلبة.
