تفاصيل المنتج:
|
اسم: | خط بثق الأنبوب PVC | تفاصيل التغليف: | التفاف الفيلم |
---|---|---|---|
بلاستيك: | PVC | طلب: | صنع الأنابيب |
مواد خام: | مسحوق PVC | تصميم برغي: | برغي مزدوج مخروطي |
مادة البرغي: | 38CrMoALA | محرك: | سيمنز |
العاكس: | ABB | جهاز استشعار درجة الحرارة: | أومرون |
تسليط الضوء: | أربعة خطوط بثق الأنبوب PVC,خط بثق الأنبوب PVC ذو التجويفين,آلة بثق الأنبوب PVC ذات التجويفين |

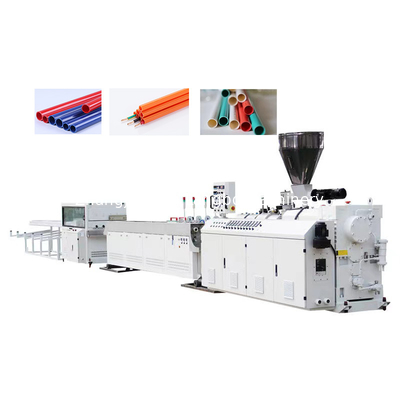

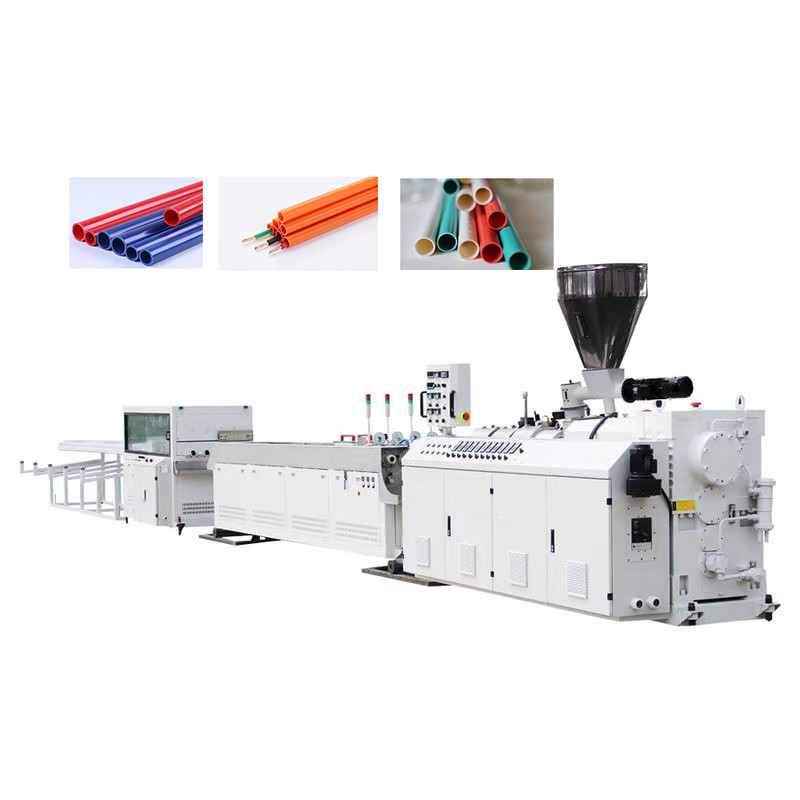

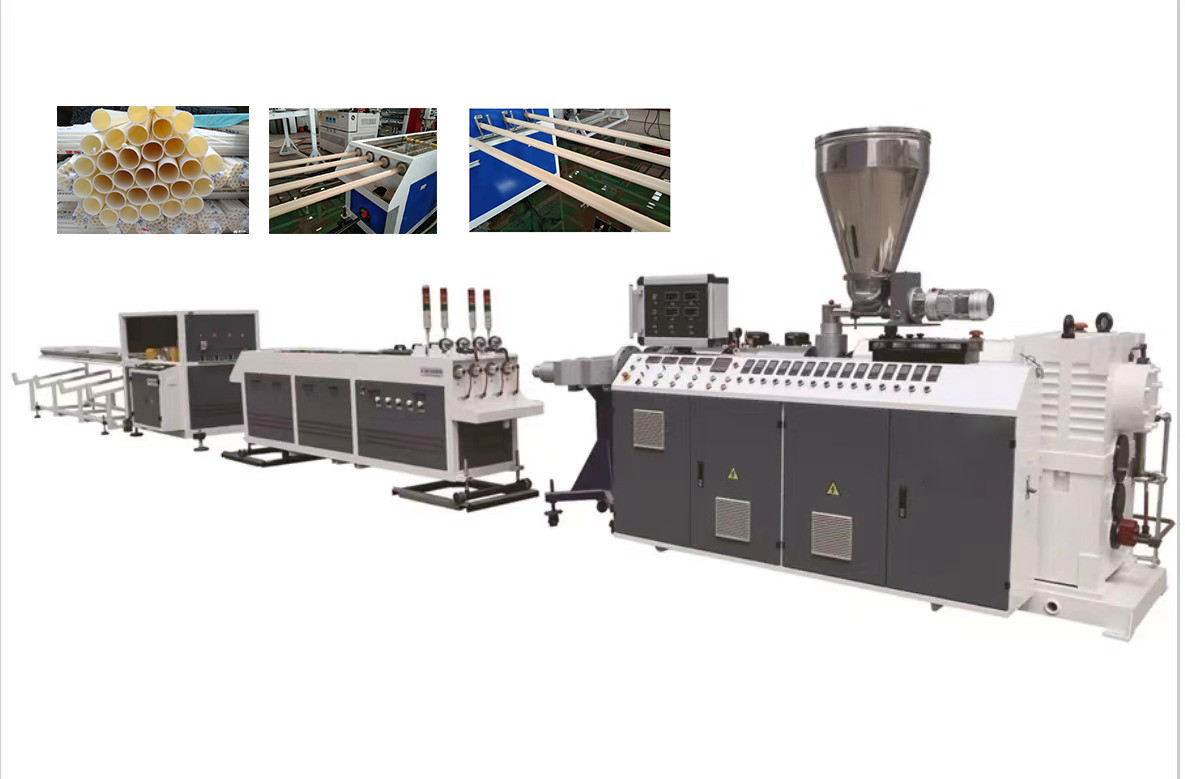

خط بثق الأنبوب الرباعي PVC
المقدمة
الطارد الرئيسي هو الطارد المخروطي المزدوج اللولب ، وهناك خياران لاختيار الآلات: خطان بثق الأنبوب التجويفي وأربعة خط بثق الأنبوب التجويفي ؛في خط الإنتاج الكامل هذا ، يمكن تجهيز آلة تجويف / مقبس الأنبوب عبر الإنترنت.
يمكن لخط الإنتاج الكامل تجهيز آلة تجويف / مقبس الأنبوب عبر الإنترنت.يو نوع المقبس / الجرس.
يمكن أن يكون الخط الكامل هو تشغيل شاشة تعمل باللمس PLC أو يدويًا.
تحديد
القدرة الإنتاجية لها علاقة وثيقة مع حجم المسمار وقوة المحرك.من خلال الجدول التالي ، يمكنك الحصول على نظرة عامة تقريبية على حل أنبوب أنبوبين ستراند.
نموذج | قطر الأنابيب (مم) | نموذج الطارد | قوة المحرك (KW) |
LB-32F | 16-32 (أربعة أنابيب) | SJSZ65 / 132 | 37 تيار متردد |
LB-32E | 16-32 (أنبوب مزدوج) | SJSZ51 / 105 | 22 أس |
LB-32 واط | 16-32 (أنبوب مزدوج) | SJSZ65 / 132 | 37 تيار متردد |
LB-40E | 16-40 (أنبوب مزدوج) | SJSZ51 / 105 | 22 أس |
LB-40W | 16-40 (أنبوب مزدوج) | SJSZ65 / 132 | 37 تيار متردد |
LB-50E | 16-50 (أنبوب مزدوج) | SJSZ51 / 105 | 22 أس |
LB-50 واط | 16-50 (أنبوب مزدوج) | SJSZ65 / 132 | 37 تيار متردد |
LB-63W | 16-63 (أنبوب مزدوج) | SJSZ65 / 132 | 37 تيار متردد |
مزايا:
(1) نظرًا لخصائص اللولب المخروطي ، فإن قسم التغذية له قطر كبير ، ومنطقة نقل الحرارة وسرعة القص للمادة كبيرة نسبيًا ، مما يؤدي إلى تلدين المادة.قطر اللولب لقسم القياس صغير ، مما يقلل من مساحة نقل الحرارة وسرعة القص للذوبان ، بحيث يمكن بثق المصهور عند درجة حرارة منخفضة.
(2) مُجهزة بجهاز تغذية كمي ، بحيث يمكن أن تتطابق كمية البثق مع كمية التغذية ، لضمان البثق المستقر للمنتجات.
(3) في جهاز التغذية الكمي ، يجب على المستخدم إضافة الجسم المغناطيسي لمنع شوائب الحديد من السقوط وحماية المسمار.
(4) نظرًا لأن المسمار على شكل مخروطي ، فإن الطرف الصغير هو قسم القياس ، ومنطقة المقطع العرضي صغيرة ، والقوة المحورية صغيرة.على العكس من ذلك ، فإن المساحة الموجودة في الطرف الكبير كبيرة ، ويمكن تثبيت المحمل بحمل محوري كبير.
(5) يتم ضبط علبة تروس التوزيع ، ويتم توزيع عزم الدوران بالتساوي على كل برغي من خلال علبة تروس التوزيع.
(6) يتم استخدام السخان الكهربائي المصبوب من الألمنيوم لتسخين البراميل ، مع عمر خدمة طويل وتركيب وتفكيك مناسبين.
(7) تم اعتماد تبريد الهواء القوي لتبريد الأسطوانة ، مع تقلبات درجة الحرارة الصغيرة.
(8) يمكن تعديل المحرك الرئيسي بدون خطوات وبشكل مريح باستخدام جهاز تحويل تردد التيار المتردد.
(9) يحتوي محول التردد على أنواع عديدة من تدابير الحماية لمنع تلف الأجزاء.
أول اختبار وهمي لخط بثق الأنابيب الأربعة هو أربعة خطوط إخراج.في إطار فرضية ضمان جودة المنتج ، تقلل المعدات من تكلفة المدخلات وتكلفة مدخلات المصنع وتكلفة الإنتاج بشكل كبير ، وتزيد الإنتاج بشكل كبير وتقلل من وقت الإنتاج.
نطاق الإنتاج: أفضل نطاق لقطر أنبوب الإنتاج هو: 16mm-32mm حول قدرة إنتاج 97kw: بالمقارنة مع خط إنتاج بثق الأنبوب من أصل اثنين ، يتم زيادة الإنتاج بنسبة 70٪.
يتكون خط الإنتاج من الأجزاء التالية:

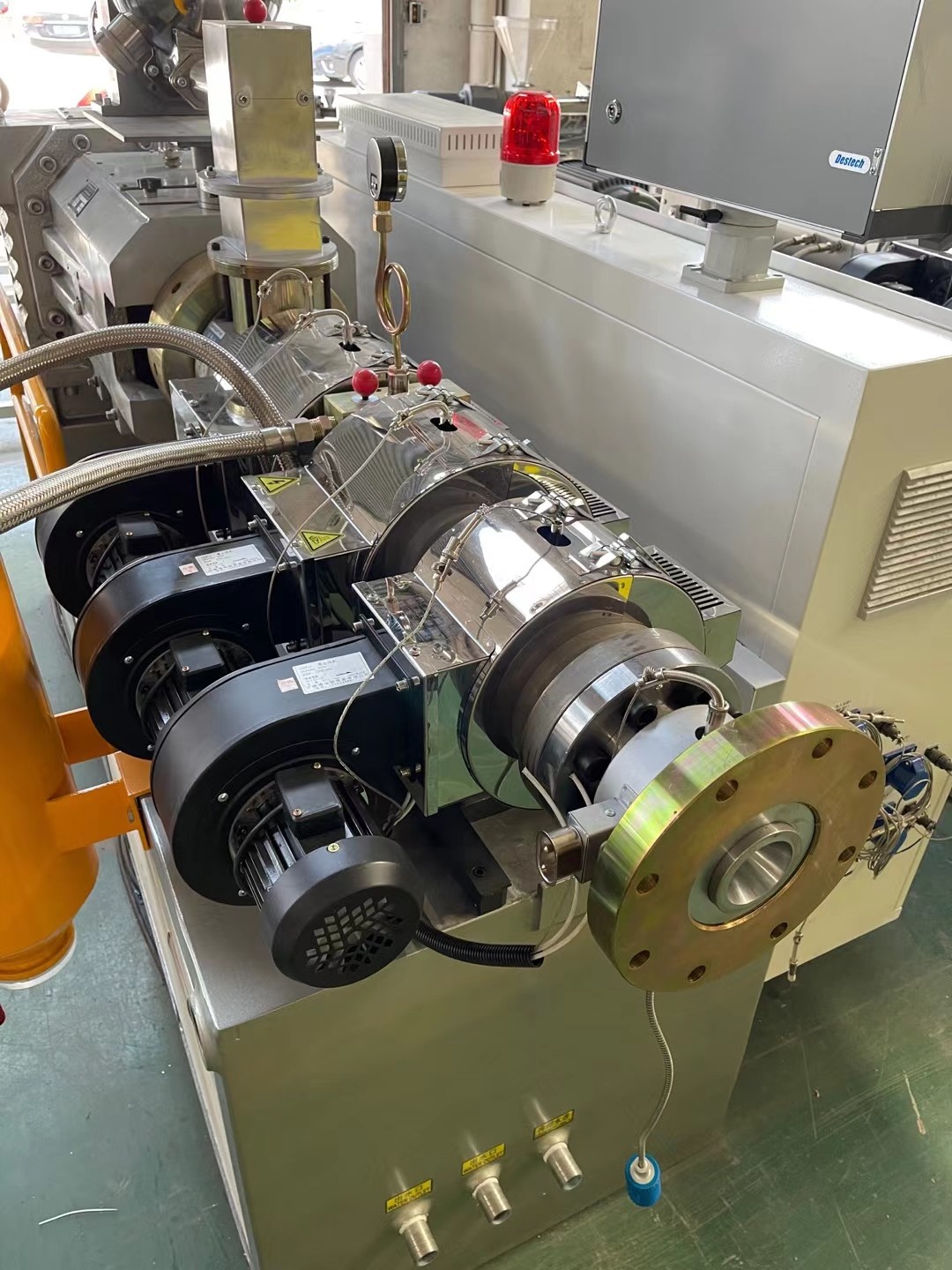

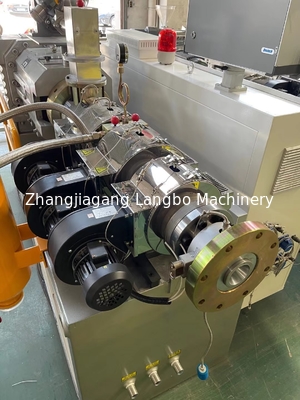

65/132 الطارد المزدوج اللولب
أربعة رأس تجويف يموت
فراغ معايرة خزان الفولاذ المقاوم للصدأ فراغ
طابعة أوتوماتيكية برش إطار متحرك ؛
أربعة تجاويف مجتذب وآلة القطع
مكدس
